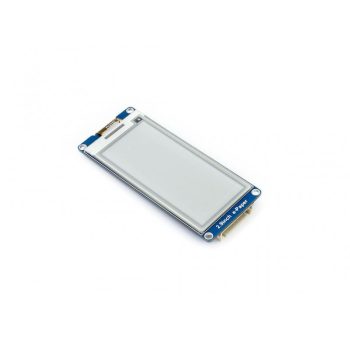

2.9inch 296x128 E-Ink display

2.9 inch 296x128 E-Ink display leírás

Olvasd le a hibakódot miután elment az áram!

Az e-ink vagy e-paper azaz elektronikus papír kijelzők legkülönlegesebb tulajdonsága az, hogy magához a megjelenítéshez nem igényel energiát. Csak a kép/szöveg frissítéshez. Ebből következik, hogy kiválóan használható olyan kritikus környezetekben, ahol nagyon fontos, hogy utólag is kideríthető legyen például a hiba oka.

Ha egy ilyen kijelzőn folyamatosan megjelenítjük a programunk legfontosabb paramétereit, akkor egy leállás esetén minden fontos adat látható marad. Könnyedén lehet javítani a hibát, mert azonnal kéznél van a hibakód.

Ez a 2.9 inches E-Ink kijelző praktikusan használható minden mikrokontrollerrel,ami támogatja az SPI interfészt. 296x128 felbontásával sokminden megjeleníthető rajta. Egyik kiemelkedő tulajdonsága a jó betekintési szög. Támogatja a részleges frissítést, így gyorsabb megjelenítést tesz lehetővé .

Az ultra-alacsony energiafogyasztás, a széles látószög, a napfényben is jó láthatóság  miatt  ideális választás olyan alkalmazásokhoz, mint pl. Polc címke, ipari eszköz vonalkódmegjelenítés stb.

• Nincs háttérvilágítás, így a legutóbbi tartalom hosszú ideig tart, még akkor is, ha áramellát
• Alacsony energiafogyasztás, alapvetően a tápfeszültség csak frissítéshez szükséges
• SPI interfészcsatlakozó, más vezérlőlapokhoz való csatlakoztatáshoz, mint pl: az Arduino / Nucleo stb.
• Fejlesztési erőforrások és kézikönyvek (példák a Raspberry Pi / Arduino / STM32)

Néhány ötlet a felhasználáshoz:

• elektronikus címke,
• hibakód megjelenítés
• biztonsági megjelenítő kijelző
• vonalkód / QR kód megjelenítő

Technikai adatok

• Operating voltage: 3.3V
• Interface: 3-wire SPI, 4-wire SPI
• Outline dimension: 89.5mm × 38mm
• Display size: 66.89mm × 29.05mm
• Dot pitch: 0.138 × 0.138
• Resolution: 296 × 128
• Display color: black, white
• Grey level: 2
• Refresh power: 26.4mW(typ.)
• Standby power: <0.17mW
• Viewing angle: >170°

Hasznos Linkek

Telepítési útmutató: www.waveshare.com/wiki/2.9inch_e-Paper_Module

2.9inch_e-Paper_Datasheet.pdf

Csatlakozókiosztás:
