AI418S - 4-20ma & 0-10v 12,14,16,18-bit ADC - 4 csatornás analóg bemeneti modul I2C interfésszel

AI418S - 4-20ma & 0-10v 12,14,16,18-bit ADC - 4 csatornás analóg bemeneti modul I2C interfésszel leírás

A hardver már kész, koncentrálj a szoftverfejlesztésre! A legtöbb elektronikai projektben sok ki és bemeneti portot kell kezelni. Különféle szenzorok analóg és digitális jeleit kell mérni és nagy távolságokra eljuttatni.  Ezen biztonságos, nagymegbizhatóságú panelek kialakítása sokszor elveszi a rendelkezésre álló időt és sok pénzt emész fel. Ezért ajánljuk az ipari felhasználásra is alkalmas digitális és analóg ki és bemeneti paneleket a gyors projektfejlesztésekhez. Könnyedén illeszthetők bármelyik mikrokontrollerhez, valamint a Raspberry PI (A+/B+/PI2/PI3/ Zerro / Zero W) I2C buszához.

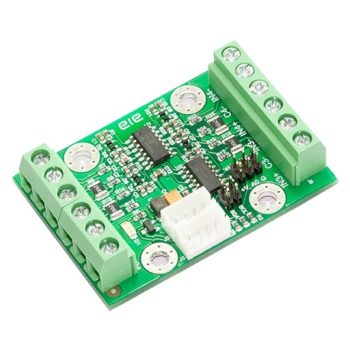

Ha analóg bemeneti kártyát keresel a szabványos 4-20mA áramhurokhoz, vagy 0-10V feszültséghez, akkor ez az I2C interfészre csatlakozó 4 csatornás AI418S - 4-20ma & 0-10v 12,14,16,18-bit ADC analóg digitális kártya. a te eszközöd. 4 független bemenete van, melyeken a szabványos 0-5v, 0-10v, 0-20mA, 4-20mA, 0-40mA jeleket tudja fogadni. Így ehhez a modulhoz  csatlakoztathatod a 4-20mA kimeneti jelet adó szenzorokat is. Az AD converter felbontása programozható, így választhatod a 12,14,16 és 18 bites felbontást. Az MSB bit  (most significant bit) az előjelet fejezi ki. A felbontáson túl állítható a jelerősítés értéke is. a PGA 1,2,4,és 8x lehet. A 4 csatornás AI418S - 4-20ma & 0-10v 12,14,16,18-bit ADC analóg digitális kártya I2C interfészen keresztül illeszthető szinte bármely mikrokontrollerhez, valamint a Raspberry PI összes típusához. A modul támogatja a 100Khz, 400Khz és 3.4Mhz I2C bus sebességet.

A modul I2C címe az alaplapi jumperek segítségével 8 különböző értékre állítható be. Ezért, akár 8 modult is felfűzhetünk belőle az I2C buszra.

Ahhoz, hogy könnyen felfűzhetőek legyenek a modulok, minden modulon 2 csatlakozó található, melyeket a hozzá rendelhető I2C kábelek segítségével lehet összekapcsolni.

A kártya károsodásának megelőzése érdekében, ne dugd be és / vagy húzd ki az I2C kábeleket a modulból, amíg az tápfeszültség alatt van. Kapcsold ki a tápegységet, és csak utána csatlakoztasd, vagy húzd ki az I2C kábelt.

AI418S - 4-20ma & 0-10v 12,14,16,18-bit ADC - 4 csatornás analóg bemeneti modul fizikai méret

AI418S - 4-20ma & 0-10v 12,14,16,18-bit ADC - 4 csatornás analóg bemeneti modul I2C interfésszel letölthető dokumentumok
