Adafruit Micro Lipo - microUSB - LiIon/LiPoly akkumulátor töltő

Leírás

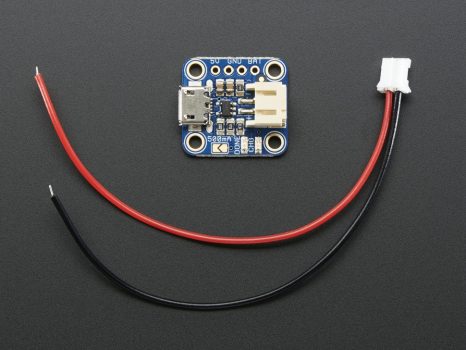

Ezt a pici akkumulátor töltőt Neked találták ki. Nagyon egyszerű használni, és kis méreténél fogva bárhova magaddal tudod vinni. Az apró panel egyik végén található aranyozott csatlakozót dugd rá egy USB portra, a másik végén levő JST csatlakozóra - amit ajándékba kapsz - pedig kössél egy 3.7V/4.2V-os LiPo vagy LiIon akkumulátort és már megy is a töltés. Ezt két darab LED is jelzi Neked. A piros akkor világít, ha az akkumulátor töltés alatt áll, ha pedig már feltöltődött, akkor a zöld fog világítani.

A töltés három szakaszból áll: először a kondicionáló fázis, majd állandó árammal való töltés következik. Ahogy az akku közelít a 100% feszültséghez, csökken a töltőáram és átvált a harmadik fázisba, amikor állandó feszültség tartásra vált. Alap esetben 100 mA a töltő áram így tulajdonképpen bármelyik akkut tudod tölteni. Ha szükséged van rá, át tudod állítani 500mA töltőáramra is, a panel hátoldalán levő jumperek rövidre zárásával.

Ekkor legalább 500mAh-s akkumulátorokat köss a töltőre..

Csak Adafruit LiPo/LiIon akkukat használj. Más termékek különbözhetnek feszültségben, polaritásban, lábkiosztásban.

Összefoglalva:

• Használatra készen kapod meg, egy ajándék JST kábellel.

• A panel microUSB csatlakozóval szerelve

• 5V bemeneti feszültség microUSB csatlakozón

• 3.7/4.2V-os LiPo/LiIon akkumulátorok töltésére

• 100mA töltőáram, egy jumper zárásával 500mA-re növelhető

Akkumulátorokat nem tartalmaz a termék, de a kiegészítő termékek között  válogathatsz kedvedre valót!

Néhány ötlet a felhasználáshoz:

• Számítógépeden munka, szórakozás közben töltheted akkumulátoraidat

Technikai adatok

• 3.7V/4.2V LiPo/LiIon akkumulátorok töltésére

• 100mA vagy 500mA töltőáram,

• microUSB csatlakozó

• 2 érintkezős JST akkumulátor csatlakozó

• Mérete: 30x12.5x8 mm

Hasznos Linkek

https://learn.adafruit.com/li-ion-and-lipoly-batteries/overview

Adatlapok

http://www.adafruit.com/datasheets/MCP73831.pdf
