RL812SA - I2C Relé 12V 1A PCF8574A

RL812SA - I2C Relé 12V 1A PCF8574A leírás

A hardver már kész, koncentrálj a szoftverfejlesztésre! A legtöbb elektronikai projektben sok ki és bemeneti portot kell kezelni. Ezen biztonságos, nagymegbizhatóságú panelek kialakítása sokszor elveszi a rendelkezésre álló időt és sok pénzt emész fel. Ezért ajánljuk az ipari felhasználásra is alkalmas digitális ki és bemeneti paneleket a gyors projektfejlesztésekhez. Könnyedén illeszthetők bármelyik Raspberry PI (A+/B+/PI2/PI3/ Zerro / Zero W) I2C buszához, de akár más mikrokontrollerekhez is.

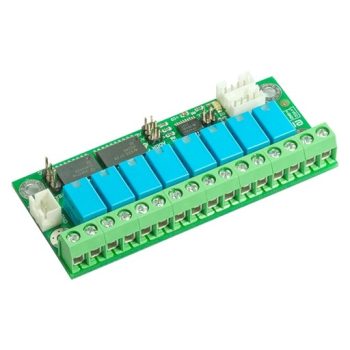

Az RL812SA - I2C Relé 12V 1A  relémodul egy ideális relémodul. Kis helyigénye mellett, 8 relét biztosít az elektronikai feladatokhoz. PCF8574A-s portbővítő IC-re épül, mely I2C interfészen csatlakoztatható a különféle mikrokotrollerekhez, vagy a Raspberry PI modellekhez.  Kétféle bővítő IC-vel érhető el a relémodul. A PCF8574 és PCF8574A típusúval. Ez azt jelenti, hogy mindkét típusból 8-8 darab kapcsolható ugyanazon I2C buszra. Tehát összesen maximum 16x8 azaz 128 relé vezérelhető segítségükkel egy I2C buszon keresutzül.

A kártya támogatja a 100 kHz-es buszfrekvenciát és az SDA- és SCL-jelekhez választható felhúzásó ellenállásokat. A kártyán nyolc kisebb relé van, amelyeknek a meghajtását a buszfeszültség vagy külső tápfeszültség biztosíthatja. A megfelelő táp szintén jumperrel választható (VEX/VCC). A RL812SA - I2C 12V 1A PCF8574A relémodul rendelkezik inverz polaritás védelemmel, annak érdekében, hogy megakadályozza a relémodul sérülését ha hibásan csatlakoztatnánk a  tápegységet.

Az alaplapon két darab 4 pólusú I2C csatlakozó van. Így könnyedén lehet a vezérlőhöz csatlakoztatni, továbbá a többi I2C eszközt felfűzni az I2C buszra.

Ahhoz, hogy könnyen felfűzhetőek legyenek a modulok, minden modulon 2 csatlakozó található, melyeket a hozzá rendelhető I2C kábelek segítségével lehet összekapcsolni.

A kártya károsodásának megelőzése érdekében, ne dugd be és / vagy húzd ki az I2C kábeleket a modulból, amíg az tápfeszültség alatt van. Kapcsold ki a tápegységet, és csak utána csatlakoztasd, vagy húzd ki az I2C kábelt.

A RL805S I2C relémodul a 4vézetékes I2C kábeleket használja a cstalkaoztatáshoz.

RL812SA - I2C Relé 12V 1A PCF8574A tulajdonságok

• PCF8574A I2C bus chip
• 100kHz I2C bus frekvencia
• Választható I2C bus felhúzó ellenállás
• 3 jumperrel címezhető (8 különböző I2C cím)
• Max 16 modul 1 I2C buszon
• Kompatibilis a legtöbb mikrokontrollerrel
• Támogatja a 2.5 - 5.5V mikrokontroller portokat
• 8 relés kimenet
• 12Vdc tekercs feszültség
• Relé kontaktus értékek 0.5A/120Vac, 1A/30Vdc, 0.15A/48Vdc
• I2C logikai jelszint 2.5Vdc - 5.5Vdc
• Alaplapi inverz polaritás védelem
• kisméretű PCB 81.6x36.1mm

RL812SA - I2C Relé 12V 1A PCF8574A fizikai méret

RL812SA - I2C Relé 12V 1A PCF8574A letölthető dokumentumok

• datasheet
• schematic
• pcf8574
• relay
• 3D models
