Leírás:

A hardver már kész, koncentrálj a szoftverfejlesztésre! A legtöbb elektronikai projektben sok ki és bemeneti portot kell kezelni. Ezen biztonságos, nagymegbizhatóságú panelek kialakítása sokszor elveszi a rendelkezésre álló időt és sok pénzt emész fel. Ezért ajánljuk az ipari felhasználásra is alkalmas digitális ki és bemeneti paneleket a gyors projektfejlesztésekhez. Könnyedén illeszthetők bármelyik Raspberry PI (A+/B+/PI2/PI3/ Zerro / Zero W) I2C buszához, de akár más mikrokontrollerekhez is.

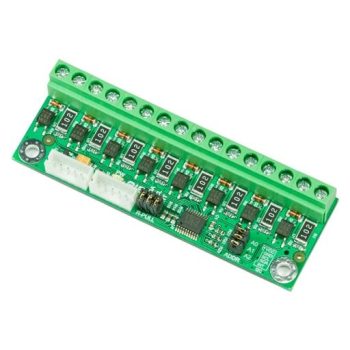

8 csatornás optocsatolt, I2C interfészen illeszthető bemeneti modul, mely a méltán népszerű PCF8574-es chip-re épül, A Raspberry PI, Banana PI  és más kontrollerek által támogatott.

Minden bemenet optikailag leválasztott. Egyaránt működik 3.3V - 5V-os logikai jelszinttel.

Az optocsatolt bemeneteknek köszönhetően bármilyen 3V-30V közötti jelszintet értelmezni tud mint bemeneti jel. Ezért igen egyszerűen illeszthető bármilyen elektronikai kimenetekhez, ahol a kimeneti jelszint ezen feszültség szintek közé esik.

A PCF8574 I2C buszon kommunikál a vezérlő kontrollerrel, mely a optocsatolt bemeneti portok státuszát olvassa ki. 100kHz-es I2C buszfrekvencián használható. Normál esetben az I2C busz felhúzó ellenállásokat igényel az SDA és SCL vonalakon. A lapka tartalmazza ezeket az ellenállásokat, melyek a lapkán elhelyezett jumperek segítségével engedélyezhetők, vagy tilthatók.

A lapkának van egy INTERRUPT kimeneti lába is. Ezen a lábon keresztül jelzi a kontrollernek, hogy a bemenetein aktív jel van. Ez az INTERRUPT láb open-drain típusú, ezért szintén szükség lehet felhúzó ellenállásra a használatához. Ezt az ellenállást is tartalmazza a lapka, mely szintén egy jumper segítségével engedélyezhető, vagy tiltható.

Az IN830S lapkának 8 optocsatolt bemeneti portja van. Mindegyik bemenet 3V-30V közötti feszültségszintet értelmez HIGH logikai szintnek. Akár 30V-nál nagyobb bemeneti feszültség is kezelhető a lapkával, de ekkor további külső ellenállásra van szükség.

A IN830S modul I2C címe 3 jumper segítségével 8 különböző értékre állítható be (0x20-0x27). Ezért, akár 8 modult is felfűzhetünk belőle az I2C buszra, így 8x8 azaz 64 bemeneti portot kezelhetünk egyszerre.

De ha ez sem lenne elég, akkor a PCF8574A chippel (I2C address: 0x38-0x3F) szerelt IN830SA modullal bővíthetjük rendszerünket, és így max 16x8 = 128 portot kezelő rendszert alakíthatunk ki ugyanazon I2C buszon.

Ahhoz, hogy könnyen felfűzhetőek legyenek a modulok, minden modulon 2 csatlakozó található, melyeket a hozzá rendelhető kábelek segítségével lehet összekapcsolni.

A modulok fordított polarítás elleni védelemmel vannak ellátva, a téves bekötések ellen. Szintén található rajta státusz LED, mely a tápfeszültséget jelzi.

Rendkívül kompakt méretű a modul. Mindössze 28 mm x 81.5 mm

Tulajdonságok:

• PCF8574 chip - I2C interfésszel
• I2C cím: 0x20-0x27
• 100kHz I2C buszfrekvencia
• Választható felhúzóellenállások az I2C busz SDA,SCL lábain
• Jumperrel választható I2C cím (0x20-0x27)
• Max 16 modul ugyanazon I2C buszon
• INTERRUPT kimeneti jel
• Választható felhúzóellenállás az INTERRUPT kimenethez
• Majd minden kontrollerrel kompatibilis
• 8 optikailag leválasztott digitális bemenet
• 3V-30V bemeneti feszültség
• 3700V átütési feszültség a bemeneteken
• 3.3V - 5.5V tápfeszültség
• Fordított polarítás védelem
• Kompakt méret: 28mm x 81.5mm
• Alaplapi csatlakozó a sorbakötéshez

Adatlapok:

I2C-IN830S_SCH.pdf

I2C-IN830S_SHEET.pdf

PCF8574.pdf
