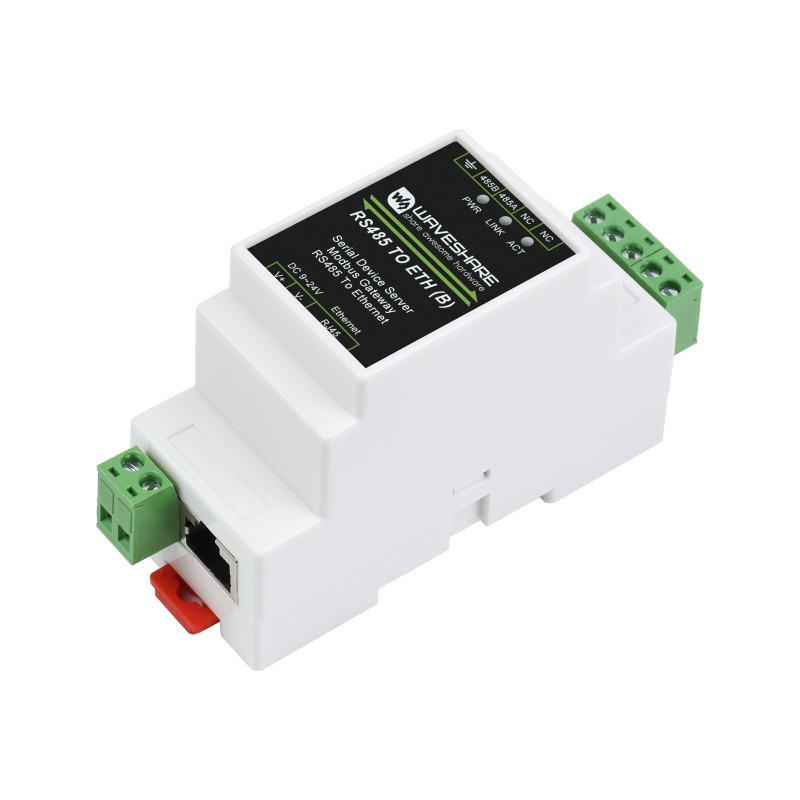

Ipari soros szerver, RS485-ről RJ45 Ethernetre, TCP/IP-ről sorosra, DIN sínre szerelhető

Name: Ipari soros szerver, RS485-ről RJ45 Ethernetre, TCP/IP-ről sorosra, DIN sínre szerelhető
Brand: Waveshare
SKU: RPI-WS20978
Price: 15694 HUF
Availability: InStock

12 357 Ft + 27% ÁFA | Bruttó:15 694 Ft

Kosárba

Értesítést kérek árcsökkenés esetén

Ipari soros szerver, RS485-ről RJ45 Ethernetre, TCP/IP-ről sorosra, DIN sínre szerelhető

Részletek Hasonló termékek Adatok

RS485 to RJ45 Ethernet Modul

DIN sínre szerelhető RS485 soros szerver

Verziók

RS485 TO ETH (B)

Sima Ethernet port

RS485 TO POE ETH (B)
PoE Ethernet port + Elektromos szigetelés

Ez a két verzió a szoftverfunkciókban megegyezik, míg az RS485 TO POE ETH (B) támogatja a PoE tápellátását, a táp- és jelszigetelés védelemmel, amely biztonságosabb az ipari felhasználáshoz.

Jellemzők

Ez egy ipari környezetbe tervezett RS485 adatgyűjtőeszköz / IoT-átjáró. Több funkciót egyesít egyben, beleértve a soros kiszolgálót, Modbus átjárót, MQTT átjárót, RS485 to JSON stb. A modul RS485 és Ethernet porttal rendelkezik (a POE funkció opcionális), csavaros csatlakozókat használ a tápellátáshoz. DIN sínre szerelhető ház kialakítás, kis méret, könnyen telepíthető. Alkalmas olyan alkalmazásokhoz, mint az adatgyűjtés, IoT átjáró, intelligens műszerfelügyelet, stb...

Specifikációk

Product	RS485 TO ETH (B)	RS485 TO POE ETH (B)
Product Type	Serial server, Modbus Gateway, MQTT Gateway
Basic Function	Bi-directional transparent data transmission between RS485 and Ethernet
Communication interface	RS485 port x 1, Ethernet port x 1
Power supply	9 ~ 24V DC screw terminal	6 ~ 36V DC screw terminal, or PoE port
Isolation Protection	N/C	Power isolation, Signal isolation
Communication
Ethernet	common network port	PoE network port, support IEEE 802.3af standard
Ethernet	10 / 100M auto-negotiation RJ45 connector, 2 KV surge protection
Serial port	RS485	Isolated RS485
Serial specification
Baudrate	300 ~ 115200 bps
Parity bit	none, odd, even, mark, space
Data bit	5 ~ 9 bits
Flow control	N/A
Software
Protocol	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Configuration	host, web browser, device management functions library
Communication method	TCP/IP direct communication, VCOM
Operating mode	TCP server, TCP client (coexisting with TCP server), UDP, UDP multicast
Environment requirement
Operating temperature	-40℃ ~ 85℃
Storage temperature	-40℃ ~ 100℃
Humidity range	5% ~ 95% relative humidity
Dimensions	L × W × H: 87 × 36 × 59 mm

Elsődleges funkció

kétirányú transzparens adatátvitel az RS485 és az Ethernet között

DIN sínre szerelhető

könnyen alkalmazható együtt akár több, sínre szerelt soros szerver

Modbus gateway támogatás

alkalmas Modbus rácshálózati frissítésre, 3D konfigurációs szoftverrel használható

Többféle kommunikációs mód

támogatja a TCP szerver / TCP kliens / UDP módot / UDP multicastot

MQTT/JSON to Modbus

rugalmasabb konverzió a különböző protokollok között

MQTT átjáróként használva az eszközök az MQTT protokoll segítségével, transzparens átvitelen keresztül soros adatokat tölthetnek fel az MQTT szerverre. A rögzített Modbus RTU vagy nem szabványos soros adatok JSON formátumban feldolgozhatóak és MQTT adatcsomagba csomagolhatók a feltöltéshez.

JSON átjáróként használva az eszközök RS485 kapcsolaton keresztül csatlakoztathatók az adatgyűjtő eszközökhöz, majd automatikusan adatokat gyűjthetnek, az adatokat JSON formátumba konvertálhatják, és végül továbbíthatják a szerverre. A begyűjtött adatok a Modbus RTU 645 eszköz 97-es verziójával, a 645 eszköz 07-es verziójával, valamint a különféle nem szabványos RS485 protokollokkal kompatibilisek. Az adatformátum a hoszton keresztül konfigurálható, és a JSON protokoll lehet MQTT protokoll, HTTP POST protokoll, HTTP GET protokoll stb.

Multi hosts roll-polling támogatás

a különböző hálózati eszközöket azonosítják,
több hálózati eszközzel való kommunikáció során nincs többé keresztbe beszélési probléma.

Felhasználó által meghatározott heartbeat/regisztrációs csomag

egyszerű felhőkommunikáció és eszközazonosítás

NTP protokoll támogatás

hálózati időinformáció lekérése soros kimenethez vagy adatfeltöltéshez

Többféle konfigurációs módszer

támogatja a webböngészőből konfigurálását, a dinamikus IP-címet DHCP-n keresztül,
egyedi DNS címen történő konfigurálást

Interfészek

* a feszültség tartományt lásd a megfelelő változat címkéjén.

Méretek

Források & Szolgáltatások

Wiki: www.waveshare.com/wiki/RS485_TO_ETH_(B)

Wiki: www.waveshare.com/wiki/RS485_TO_POE_ETH_(B)

Kiválasztási útmutató

	RS485 TO ETH (B)	RS485 TO POE ETH (B)
Description	Common network port	PoE network port + Electrical isolation
Product Type	Serial server, Modbus Gateway, MQTT Gateway
Serial Port Type	Single serial port server
Power Supply methods	Screw terminal
	-	PoE port
	-
Voltage Range	DC 9~24V	DC 6~36V
Isolation Protection	Without isolation	Power isolation, Signal isolation
Communication
Ethernet	RJ45 network port	RJ45 with PoE support, IEEE 802.3af compliant
Ethernet	10 / 100M auto-negotiation RJ45 connector, 2 KV surge protection
Serial port	RS485	Isolated RS485
Serial specification
Baudrate	300 ~ 115200 bps
Parity bit	none, odd, even, mark, space
Data bit	5 ~ 9 bits
Flow control	N/A
Software
Protocol	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Configuration	host, web browser, device management functions library
Communication method	TCP/IP direct communication, VCOM
Operating mode	TCP server, TCP client (coexisting with TCP server), UDP, UDP multicast
Environment requirement
Operating temperature	-40℃ ~ 85℃
Humidity range	5% ~ 95% relative humidity
Dimensions (L × W × H)	87.0×36.0×59.0mm
