PCF8563 Real-Time Clock (RTC) - I2C Bővítő modul Raspberry PI-hez és mikrokontrollerekhez

PCF8563 Real-Time Clock (RTC) - I2C Bővítő modul Raspberry PI-hez és mikrokontrollerekhez leírás

A PCF8563 RTC modul biztosítja a valós idejű óra / naptár funkciót a Raspberry PI-s vagy mikrokontrolleres megoldásokban. Függetlenül attól, hogy a vezérlő kontroller ki vagy be van-e kapcsolva, folyamatzosan működik, mert az alaplapon elhelyezkedő elem táplálja.

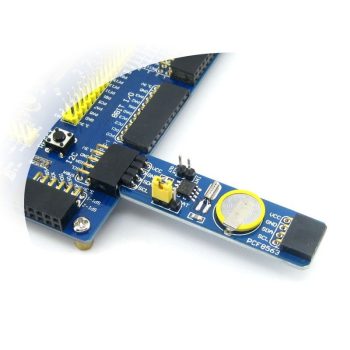

A PCF8563 RTC bővítő kártya egyik oldalán I2C csatlakozást tüskesor biztosítja, míg az ellenkező oldalon pedig az I2C csatlakozó  anya csatlakozó. A modul felépítése  támogatja a modulcsalád hasonló kialakítású moduljainak kaszkádosítását, lehetővé téve ugyanazon I2C busz használatát a tüskesor és az anyacsatlakozó csatlakoztatásával.

Az I2C interfésznek köszönhetően egyszerűen illeszthető bármelyik Raspberry PI modellhez, Arduino-hoz, ESP8266 ESP32 és további 3.3V vagy 5V-os  mikrokontrollerhez.

PCF8563 Real-Time Clock (RTC) - I2C Bővítő modul tulajdonságok

• PCF8563 órachip
• I2C interfész
• 3.3V elemet tartalmaz

PCF8563 Real-Time Clock (RTC) - I2C Bővítő modul - Letöltések

• PCF8563 RTC kód


• PCF8563 adatlap

PCF8563 Real-Time Clock (RTC) - I2C Bővítő modul használata Raspberry PI-vel:

Csatlakoztassuk a modult a Raspberry PI PI SDA/SCL  valamint a Vcc (3.3V) és GND lábaihoz.

Eztán a /boot/config.txt fájlhoz adjuk hozzá az alábbi sort:

dtoverlay=i2c-rtc,pcf8563

Mentsük el a fájlt, majd indítsuk újra a Raspberry PI-t

További információt az alábbi fórumbejegyzésben találsz:

https://www.raspberrypi.org/forums/viewtopic.php?t=175202

A csomag tartalma:

• PCF8563 Real-Time Clock (RTC) - I2C Bővítő modul  × 1
