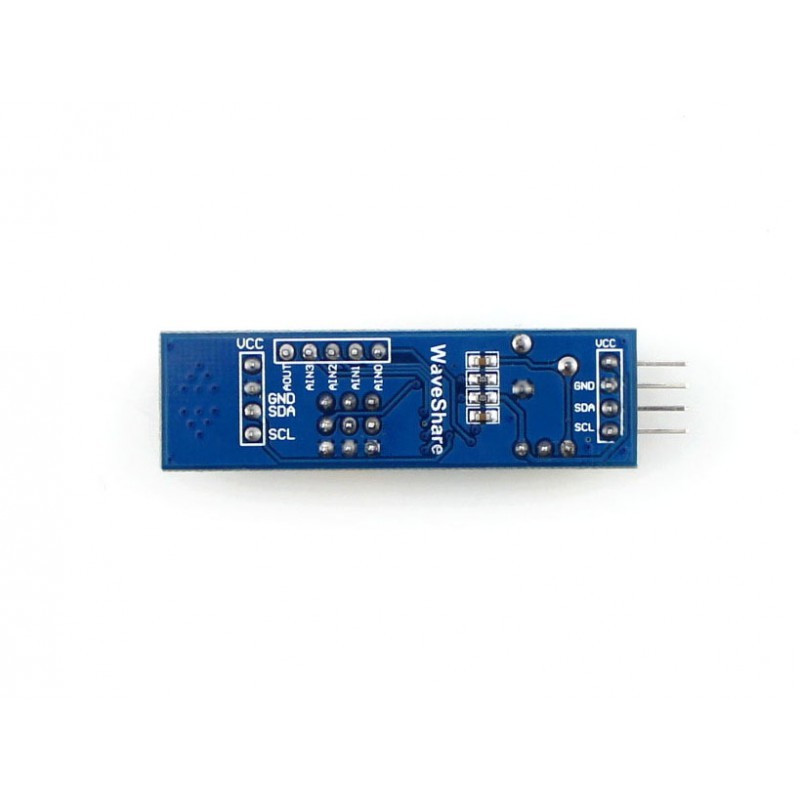

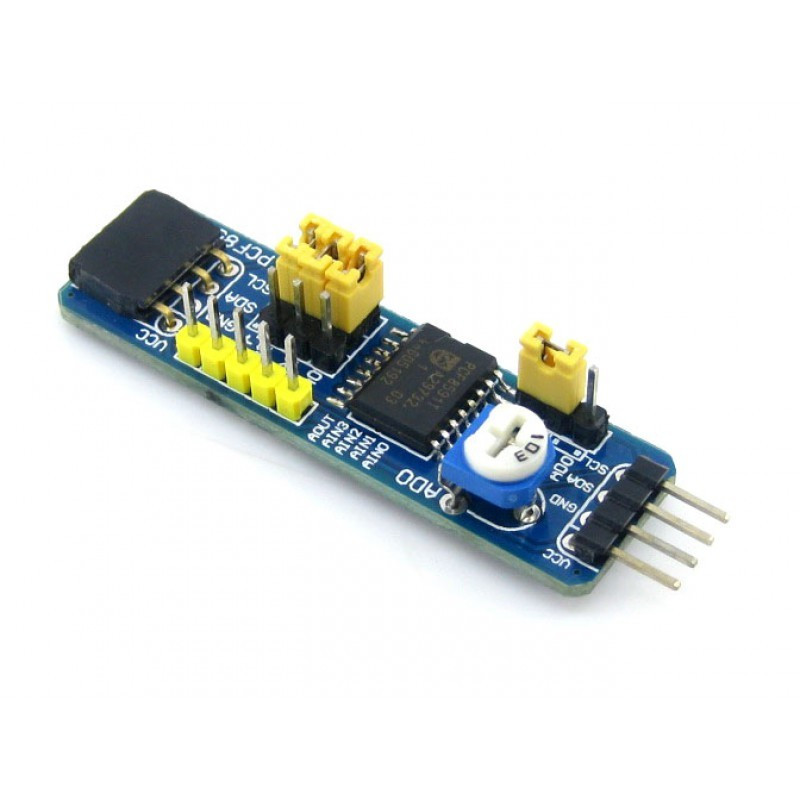

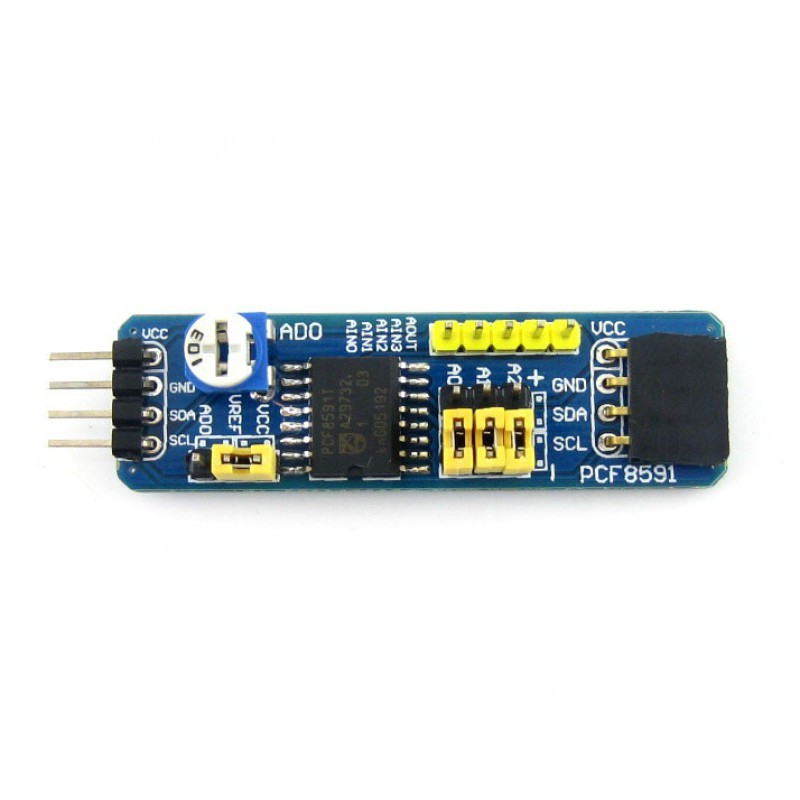

PCF8591 8bit AD/DA I2C Bővítő modul Raspberry PI-hez és mikrokontrollerekhez

PCF8591 8 bit AD/DA I2C Bővítő modul Raspberry PI-hez és mikrokontrollerekhez leírás

A PCF8591 AD/DA modullal könnyedén készíthetünk olyan preojekteket, ahol több analóg jelet kell digitálisan feldolgozni. 8 bites 4 csatornás Analóg-Digitális átalakító van benne, amit használhatunk 4 db önálló analóg jel digitalizálására, vagy akár használhatjuk differenciális módban 2-2 jel feldolgozására.

A PCF8391-es chip tartalmaz egy 1 csatornás 8 bites D/A konvertert is, így egyszerűen lehet analóg jelet is előállítani vele.

A PCF8591 AD/DA modul I2C címe változtatható a rajta lévő jumperek segítségével. Legfeljebb 8 db PCF8591 AD/DA modul csatlakoztatható egyidejűleg ugyanazon I2C buszhoz, és így összesen  32 AD portot biztosít.

A modul felépítése  támogatja a modulcsalád hasonló kialakítású moduljainak kaszkádosítását, lehetővé téve ugyanazon I2C busz használatát a tüskesor és az anyacsatlakozó csatlakoztatásával.

Az I2C interfésznek köszönhetően egyszerűen illeszthető bármelyik Raspberry PI modellhez, Arduino-hoz, ESP8266 ESP32 és további 3.3V vagy 5V-os  mikrokontrollerhez.

PCF8591 AD/DA I2C Bővítő modul tulajdonságok

• Single power supply
• Operating supply voltage 2.5 V to 6.0 V
• Low standby current
• Serial input and output via I2C-bus
• I2C address selection by 3 hardware address pins
• Max sampling rate given by I2C-bus speed
• 4 analog inputs configurable as single ended or differential inputs
• Auto-incremented channel selection
• Analog voltage range from VSS to VDD
• On-chip track and hold circuit
• 8-bit successive approximation A/D conversion
• Multiplying DAC with one analog output.

PCF8591 AD/DA I2C Bővítő modul - Letöltések

• PCF8591
• File:PCF8591-Code.7z

A csomag tartalma:

• PCF8591 AD DA Board × 1
