Prototípus NYÁK lemez Raspberry PI Model B+/PI2/PI3-hoz hosszú csatlakozóval

Leírás

Szeretnéd a Raspberry PI-hez elkészíteni a próbapanelen már összerakott áramköröd prototípusát?

Működő, prototípust készítenél a diplomamunkádhoz a Raspberry PI-hez?

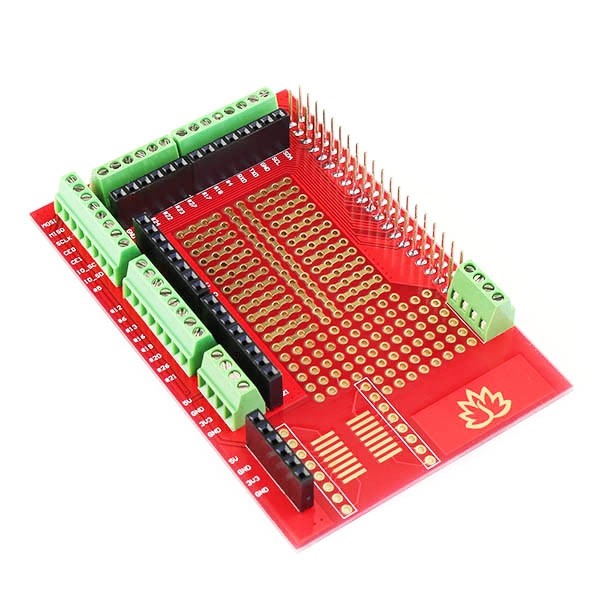

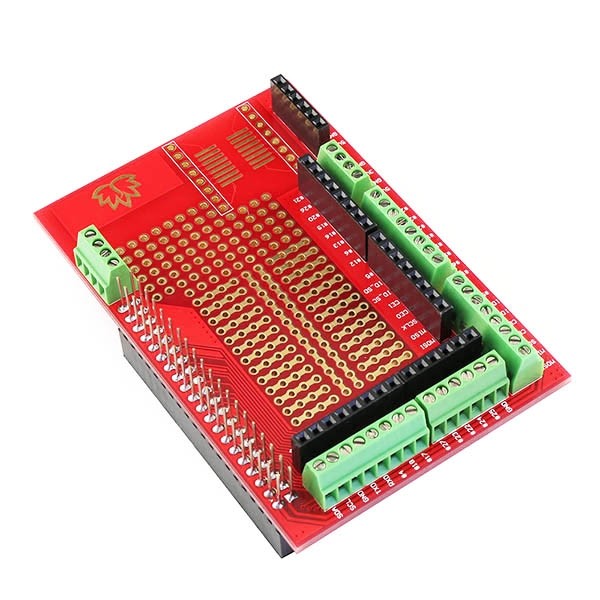

A legjobb megoldás erre ez a Prototípus NYÁK lemez. A Raspberry PI Model B+-hoz méretezett, arra könnyedén ráilleszthető. A Raspberry PI  GPIO portjai direktben ki vannak vezetve két helyre a könnyű csatlakoztatás végett. Az egyik kivezetési mód csavarozható sorkapocs oldható csatlakoztatást tesz lehetővé különböző szenzorok és kiegészítők (motorok) számára, míg a másik kivezetés mód segítségével jumper kábeleket csatlakoztathatsz a Raspberry PI portjaihoz.

Feliratok segítenek abban, hogy minden kábel jó helyre csatlakozzon.

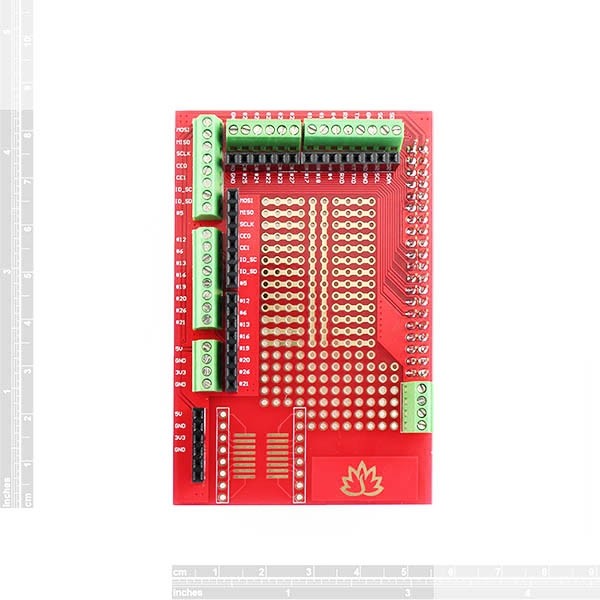

A NYÁK lemez egyik fele “próbapanel” jellegű, tehát az egy sorban lévő csatlakozások között van vezető kapcsolat míg a másik fele perforált stílusú. Itt a lyukak között nincsenek közvetlen összeköttetések, azokat Te kötheted össze forrasztással kábelek segítségével. Ez a megoldás sokkal rugalmasabb kialakítást tesz lehetővé.

Helyet kapott továbbá a NYÁK lemezen egy 2x8 kivezetéses SOIC áramkörök (felületszerelt IC-k) fogadására alkalmas felület. Így olyan áramkörökből is építkezhetsz, amik a hagyományos DIP tokozásban nem fordulnak elő.

Mivel tökéletesen illeszkedik a Raspberry PI Model B+-ra, ezért egyszerűen beszerelhető bárhová.

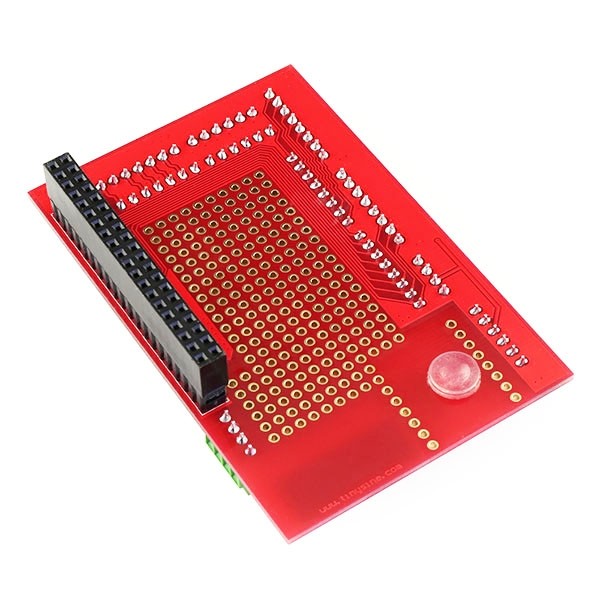

Ezen panel csatlakozója hosszú szárakkal rendelkezik, így további panelek csatlakoztathatók rá (stackelhető)!
