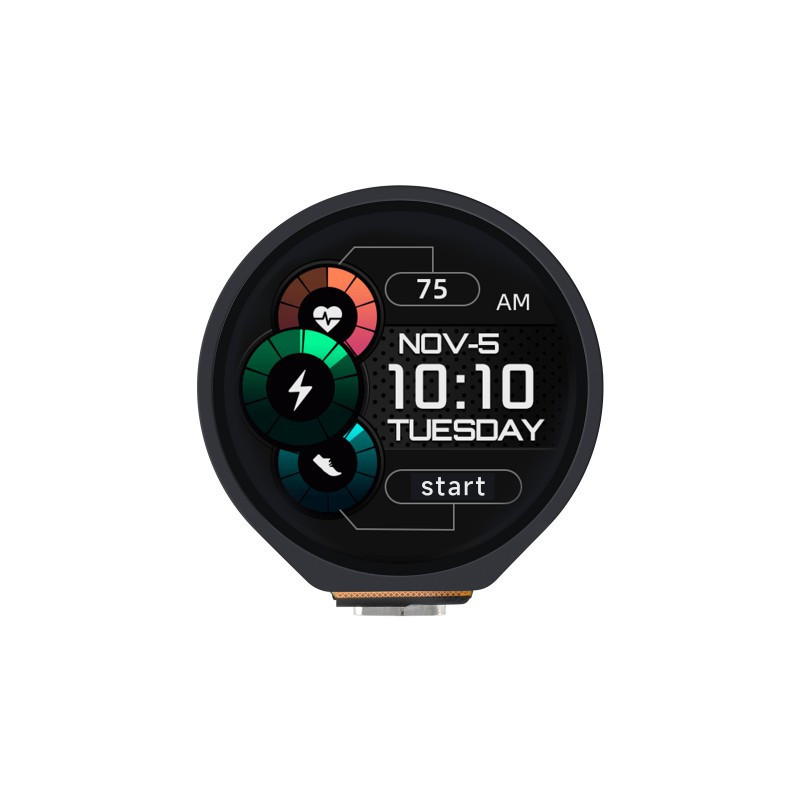

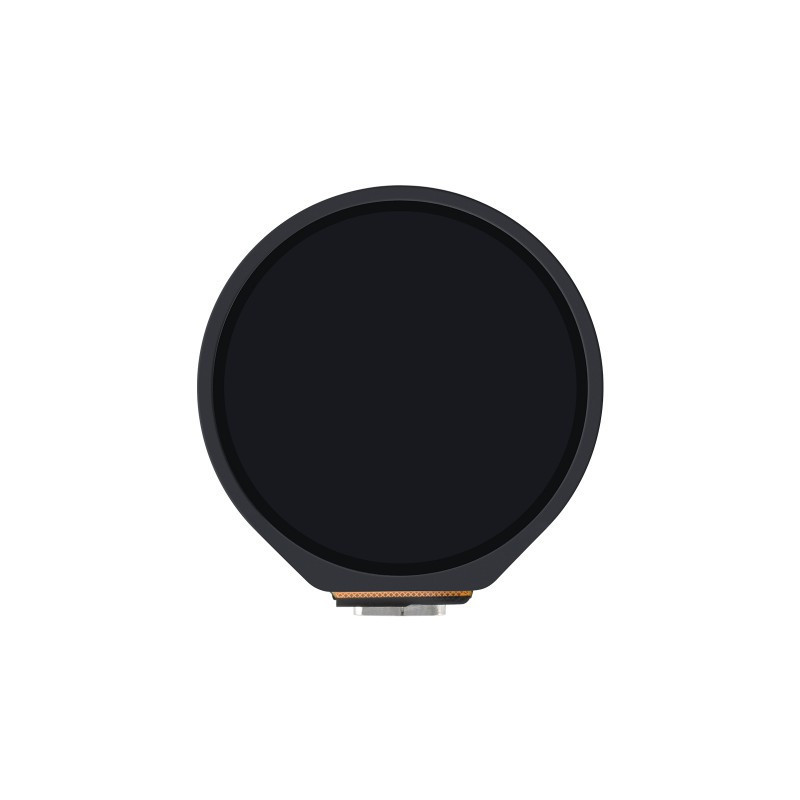

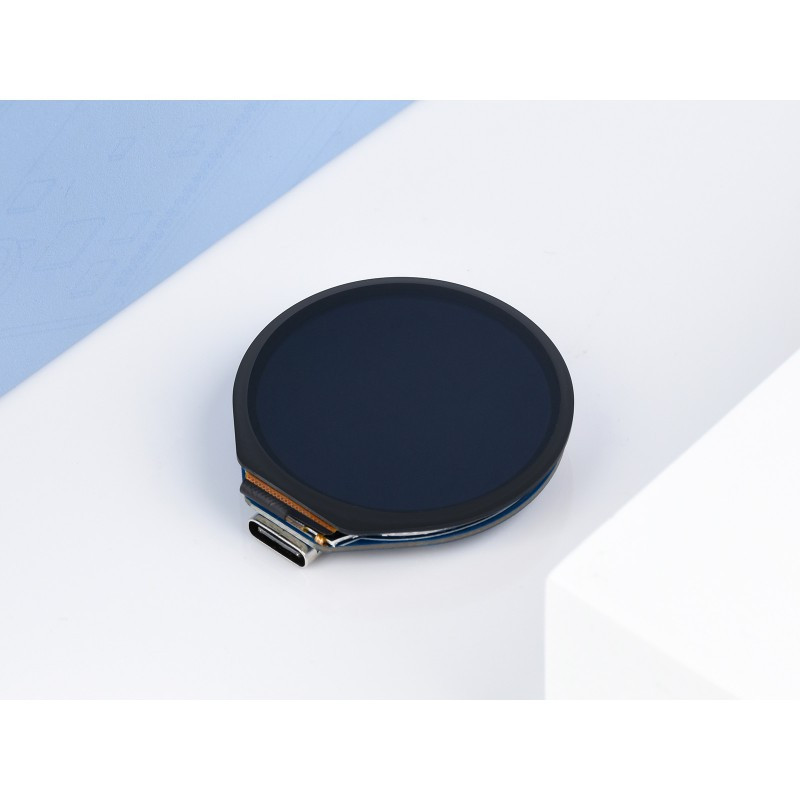

RP2040 mikrokontroller 1.28inch kerek LCD érintőkijelzővel, kompakt méretű, gyorsulásmérővel és giroszkóppal

Name: RP2040 mikrokontroller 1.28inch kerek LCD érintőkijelzővel, kompakt méretű, gyorsulásmérővel és giroszkóppal
Brand: Waveshare
SKU: RPI-WS24580
Price: 10990 HUF
Availability: InStock

8 654 Ft + 27% ÁFA | Bruttó:10 990 Ft

Kosárba

Értesítést kérek árcsökkenés esetén

RP2040 mikrokontroller 1.28inch kerek LCD érintőkijelzővel, kompakt méretű, gyorsulásmérővel és giroszkóppal

Az angliai Raspberry Pi által fejlesztett kétmagos Arm Cortex M0+ processzor, akár 133 MHz-es órajellel
264 KB SRAM és 4 MB alaplapi Flash memória
Type-C csatlakozó
1,28 hüvelykes, 240×240 képpontos, 65K színű IPS LCD érintőkijelző
Lítium akkumulátor csatlakozó (töltéshez is)
USB 1.1 eszköz- és hoszt-támogatással
Alacsony fogyasztású alvó és mélyalvó üzemmódok
Drag-and-drop programozás USB-n keresztül
Pontos órajel generátor és időzítő a chipben
Hőmérséklet-érzékelő
Gyorsított lebegőpontos könyvtárak a chipben
6 × GPIO pin SH1.0 csatlakozón keresztül

Részletek Kiegészítő termékek Hasonló termékek Adatok

RP2040 mikrokontroller 1.28inch kerek LCD érintőkijelzővel, kompakt méretű, gyorsulásmérővel és giroszkóppal

Az angliai Raspberry Pi által fejlesztett kétmagos Arm Cortex M0+ processzor, akár 133 MHz-es órajellel
264 KB SRAM és 4 MB alaplapi Flash memória
Type-C csatlakozó
1,28 hüvelykes, 240×240 képpontos, 65K színű IPS LCD érintőkijelző
Lítium akkumulátor csatlakozó (töltéshez is)
USB 1.1 eszköz- és hoszt-támogatással
Alacsony fogyasztású alvó és mélyalvó üzemmódok
Drag-and-drop programozás USB-n keresztül
Pontos órajel generátor és időzítő a chipben
Hőmérséklet-érzékelő
Gyorsított lebegőpontos könyvtárak a chipben
6 × GPIO pin SH1.0 csatlakozón keresztül

Felhasználási ötletek

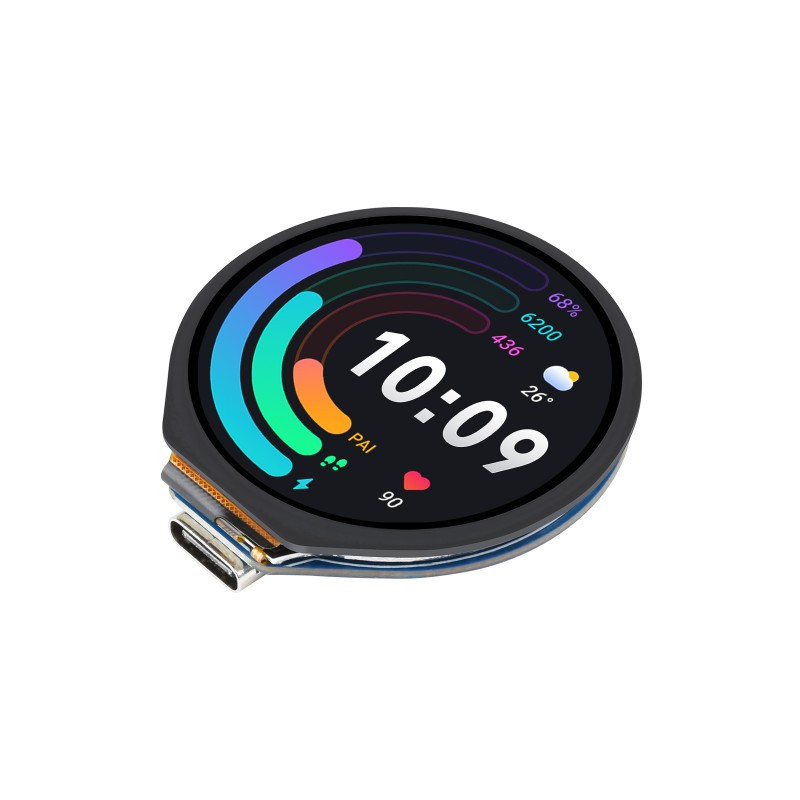

Kis mérete és tömege miatt használhatod akár DIY okosóra készítésére
Okos virágcserépbe kijelzőnek, adatvizualizációra
Ha szeretnéd leváltani a tuning autódban az analóg olajnyomás, turbónyomás, stb. mérőműszereket, vagy csak feldobnád otthoni szimulátorodat, ebből saját, egyedi darabokat csinálhatsz
Ha sokat kerékpározol, nem csak sebességkijelzésre használhatod, de akár kerékpárod világítását is vezérelheted vele

C/C++, MicroPython, Arduino támogatás

Széleskörű C/C++, MicroPython könyvtárak, leírások és oktatóanyagok érhetők el az interneten az RP2040 chiphez.

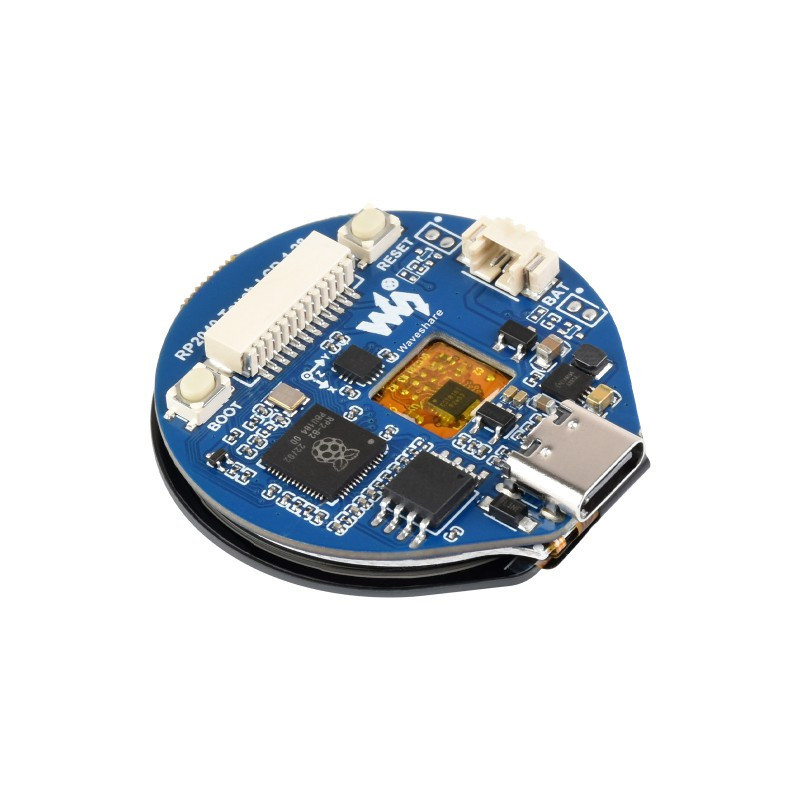

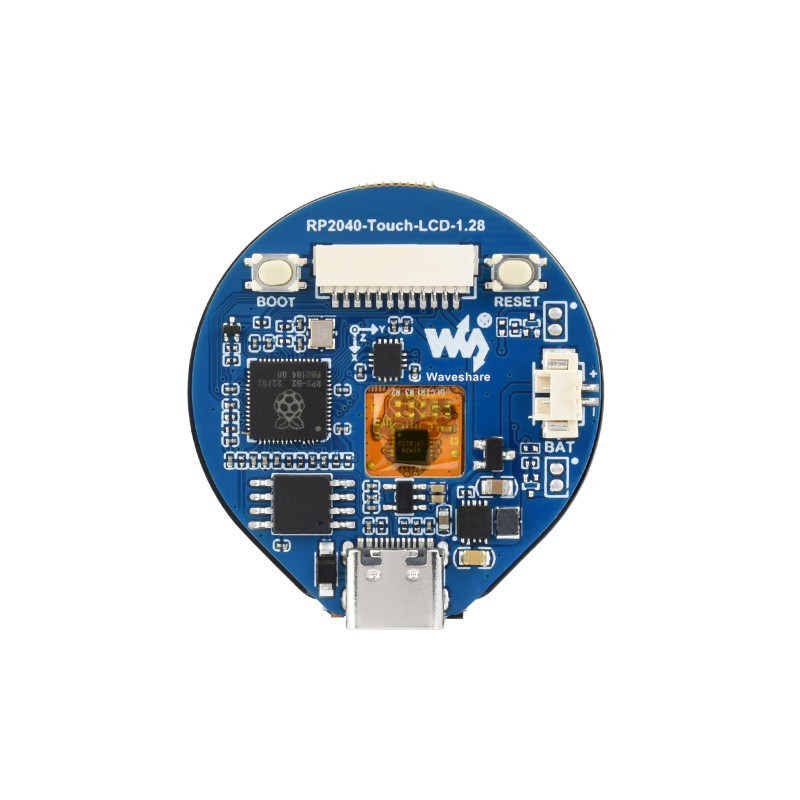

Mi található az alaplapon?

USB Type-C csatlakozó
Támogatja az USB1.1 hoszt és slave eszközöket
ETA6096
Nagy hatékonyságú lítium akkumulátor-töltéskezelő
RT9013-33GB
500mA alacsony dropout, alacsony zajszint, ultragyors LDO
W25Q128JVSIQ
16MB NOR-Flash
RP2040
Kétmagos processzor, akár 133 MHz-es működési frekvenciával
QMI8658
A 6 tengelyes IMU 3 tengelyes giroszkópot és 3 tengelyes gyorsulásmérőt tartalmaz.
BOOT gomb
RESET gomb
MX1.25 akkumulátor fejléc
MX1.25 2P csatlakozó, 3,7 V-os lítium akkumulátorhoz, ezen keresztül egyidejűleg lehetséges az akkumulátor töltése és az eszköz áramellátása

Lábkiosztás

Az RP2040-es érintőkijelző fizikai méretei

Kijelző tulajdonságok

LCD Parameters
Touch Chip	CST816S	Touch Port	I2C
Display Chip	GC9A01A	Display Interface	SPI
Resolution	240(H) RGB x 240(V)	Display Size	Φ32.4mm
Display Panel	IPS	Pixel Pitch	0.135（H）x 0.135（V）mm

Szenzor paraméterek

IMU Parameters
Sensor	QMI8658C
Accelerometer	Resolution: 16 bits Measuring Range (Optional): ±2, ±4, ±8 ±16g
Gyroscope	Resolution: 16 bits Measuring Range (Optional): ±16, ±32, ±64, ±128, ±256, ±512, ±1024, ±2048°/sec
