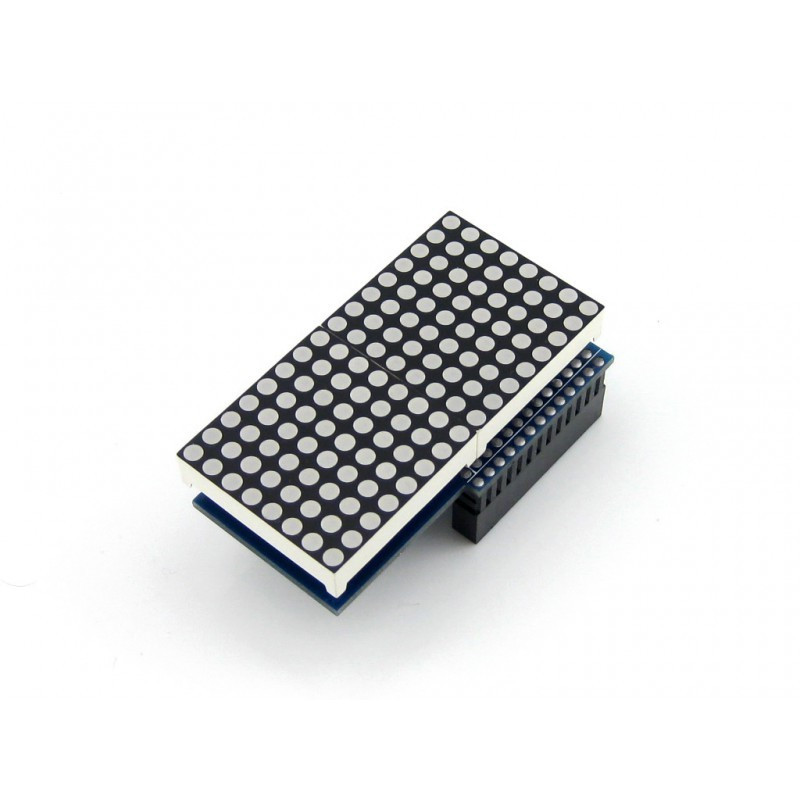

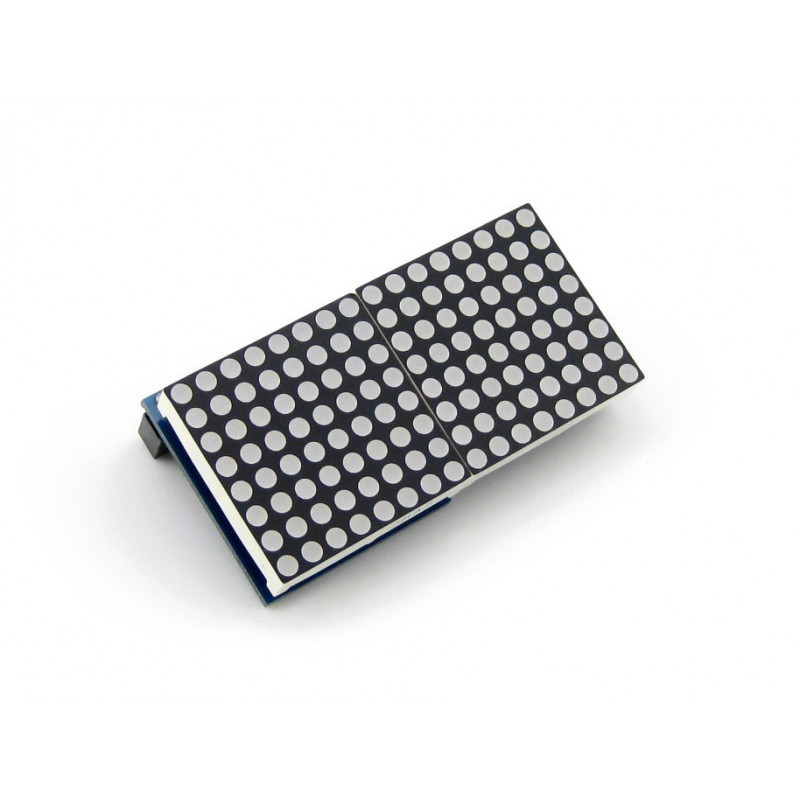

RPi LED Matrix

Raktárkészlet: VAN
RPi LED Matrix
  • RPi LED Matrix
  • RPi LED Matrix
  • RPi LED Matrix
2 984 Ft + 27% ÁFA | Bruttó:3 790 Ft
db Kosárba Kosárba
Értesítést kérek árcsökkenés esetén

RPi LED Matrix

  • Minden Raspberry PI-vel kompatibilis
  • Driver : MAX7219
  • Matrix típus : 8 × 8 common cathode LEDs
  • Szín : piros
  • Méret : 64.3 × 35.0 × 26.5mm
  • vezérlőszoftver



Részletek Kiegészítő termékek Hasonló termékek Adatok

  • RPI LED Mátrix leírás

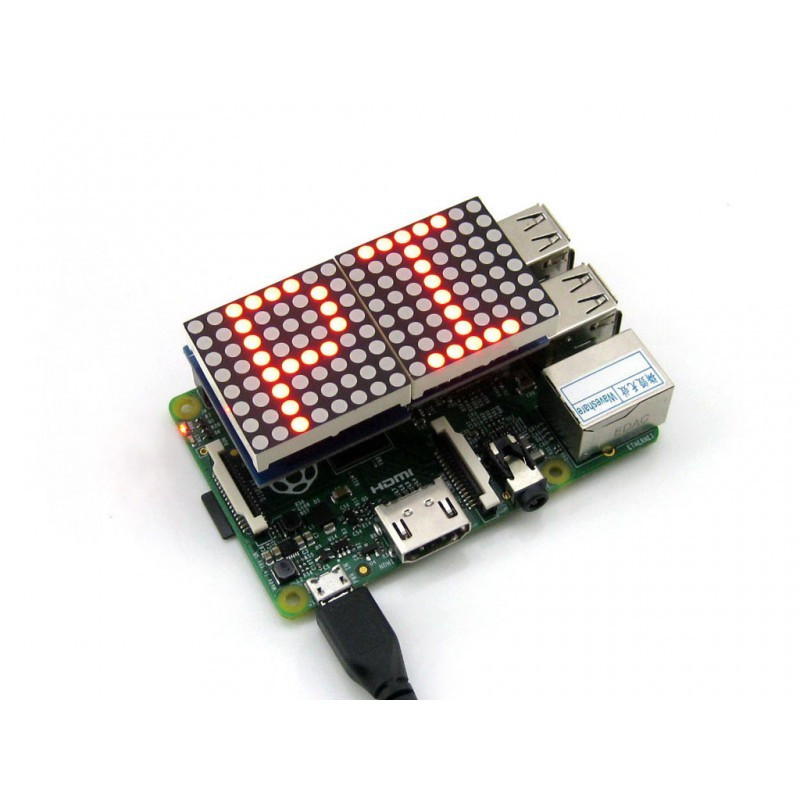

    Az RPI LED MÁTRIX kijelzővel egyszerű és olcsó megjelenítőt varázsolhatsz a Raspberry PI-ből. Nagyszerűen használhatod eredmény kijelzésre társasjátékokban, vagy kiírathatod jó nagy számokkal a pontos időt, hogy a nagymamád is láthassa.

    Töltsd le a kódot és már mehet is a szórakozás: RPI LED MÁTRIX példakód

    A minőségi piros LEDeknek köszönhetően jól látható a kijelző akár napfényben is.

    Az egyszerű illesztést a Raspberry PI-hez a MAX7219-es LED meghajtó IC biztosítja. 4 vezetékes SPI interfésszel csatlakozik a Raspberry PI-hez



    RPI LED MÁTRIX

    Interface kiosztás

    PIN NO. SYMBOL DESCRIPTION
    1, 17 3.3V power positive (3.3V input)
    2, 4 5V power positive (5V input)
    3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 21, 22, 26 NC NC
    6, 9, 14, 20, 25 GND ground
    19 MOSI data input
    23 SCK clock
    24 CE0 chip selection

    Néhány ötlet a felhasználáshoz:

    • társasjáték eredménykijelző
    • óra a nagymamának
    • a legjobb ötlet ott lapul a fejedben

    Technikai adatok

    • MAX7219 serial input/output common-cathode display drivers
    • 2x8x8 LED mátrix

    Hasznos Linkek

    Letölthető példa kód: RPI LED MÁTRIX példakód

    Adatlapok

  • Brand
    Waveshare
    Raktárkészlet
    VAN
    Cikkszám
    RPI-WS9862
:
;
