Raspberry Pi Zero WH (built-in WiFi) Development Kit - 4 portos USB HAT modullal

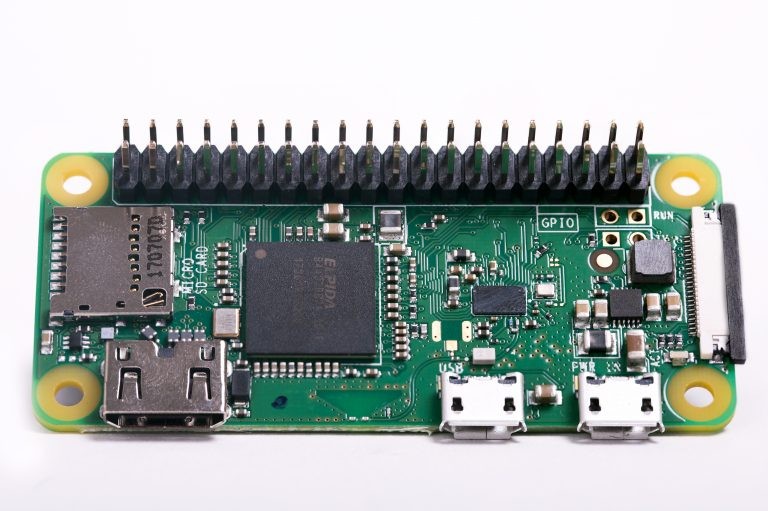

Raspberry Pi Zero WH bemutatása

A Raspberry PI egy igen jól ismert egykártyás, bankkártya méretű számítógép, amin minden szükséges komponens (memória, processzor, videó vezérlő GPIO portok, USB ETHERNET stb...) megtalálható. Sokan már jól ismerik a Raspberry PI 3-at és elődeit, ami egy jól felismerhető formátumú masina. A Raspberry PI egy még kisebb formátumú kiadása a Raspberry PI ZERO modell család. Ez a kis számítógép még ideálisabb a beágyazott rendszerek építőinek. Még kisebb forma, de hasonló képességek és a korábbi modellekkel kompatibilis típus. A Raspberry PI Zero WH modell egy BCM2835 ARM processzorral rendelkező számítógép beépített WIFI és BLUETOOTH4.1 képességgel, valamint beforrasztott 2x20 tűs GPIO csatlakozósorral, hogy még könnyebb legyen szenzorokat, pHAT modulokat csatlakoztatni.

Raspberry Pi Zero WH tulajdonságok

• Broadcom BCM2835
  • 1GHz ARM11 single-core processor
• 512MB RAM
• Added wireless connectivity
  • 802.11 b/g/n wireless LAN
  • Bluetooth 4.1
  • Bluetooth Low Energy (BLE)
• Micro SD card slot
• Mini-HDMI port (1080p60 video output)
• Micro-USB power
• Micro-USB OTG port
• 40PIN unpopulated GPIO header (compatible with A+/B+/2B/3B)
• CSI camera connector
• Composite video header
• Composite reset header
• Dimension: 65mm x 30mm x 5mm

Raspberry Pi Zero WH (built-in WiFi) Development Kit - 4 portos USB HAT modullal

A Raspberry PI Zero WH kit azokat az alap kiegészítőket tartalmazza, amik a Raspberry PI Zero első beüzemeléséhez szükségesek. Ezek a következők:

• Raspberry Pi Zero WH
• Mini HDMI to HDMI Adapter
• Micro USB OTG Cable
• beforrsztott 2x20 tűs GPIO csatlakozó

A Zero modelleken nem a megszokott normál méretű HDMI csatlakozó kapott helyet, hanem a mini verziójú. Ezért ahhoz, hogy a meglévő monitorunkra csatlakoztathassuk, szükséges a mini HDMI- HDMI átalakító. Továbbá, hogy bármely USB-s eszközünket is tudjuk vele használni, szükség van a Micro USB OTG kábelre. Valamint a GPIO csatlakozók használatához az anya és apa kivitelű 2x20 lábú csatlakozósorra. Ezeket a kezdőcsomag mind tartalmazza.

Természetesen a beüzemeléshez szükséges még a microSD kártya telepített op. rendszerrel és egy tápegység.

USB HUB HAT Features

• 4 USB Ports, compatible with USB2.0/1.1
• Onboard USB to UART, convenient for Raspberry Pi serial debugging
• Onboard multi indicators, for monitoring the status of power, USB to UART, and each USB port

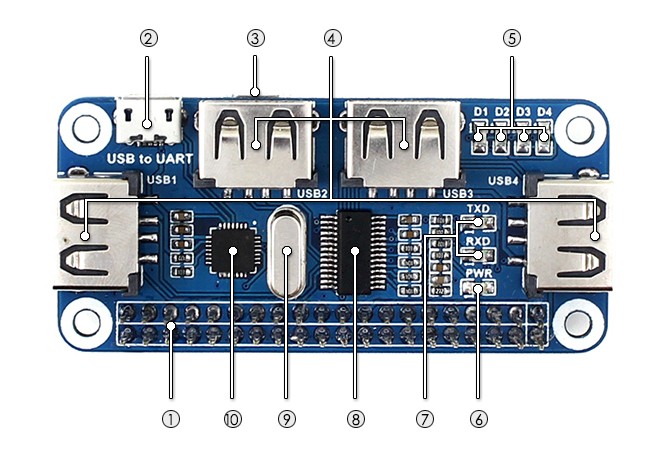

What's on the USB HUB HAT

1. Raspberry Pi GPIO interface: for connecting Raspberry Pi
2. USB to UART: for controlling the Raspberry Pi via serial terminal
3. USB HUB interface (bottom):for connecting the HUB to the Raspberry Pi USB port
   • Raspberry Pi Zero / Zero W: connected via Micro USB connector
   • Raspberry Pi B+ / 2B / 3B / 3B+: connected via Micro USB cable
4. USB extended ports: USB1~USB4
5. USB port indicators: dedicated indicator for each USB port, D1~D4 for USB1~USB4 respectively
6. Power indicator
7. USB to UART indicator
8. FE1.1S: USB HUB chip
9. 12MHz crystal
10. CP2102: USB to UART converter

A csomag tartalma

1. Raspberry Pi Zero WH x1
2. Mini HDMI to HDMI Adapter x1
3. Micro USB OTG Cable x1
4. Micro SD Card 16GB x1
5. Power adapter US standard 5V/3A micro x1
6. USB type A plug to micro B plug cable x1
7. USB HUB HAT x1
8. Micro USB connector x1
9. RPi screws pack (2pcs) x1
