SX1268 LoRa HAT Raspberry Pi-hez, Rádiós kommunikációs modul 433MHz frekvencia sávra

SX1268 LoRa HAT Raspberry Pi-hez, Rádiós kommunikációs modul 433MHz frekvencia sávra

Mi is a LoRa®?

A LoRa (a Low Range rövidítése) egy elterjedt szórt spektrumú modulációs technika, amely a CSS (chirp spread spektrum ) technológiából származik. A Semtech LoRa készülékei és vezeték nélküli rádiófrekvencia-technológiája (LoRa Technology) egy nagytávolságú, alacsony fogyasztású vezeték nélküli platform, amely világszerte a tárgyak internete (IoT) hálózatainak tényleges technológiájává vált. A LoRa technológia és a nyílt LoRaWAN® protokoll lehetővé teszi az intelligens tárgyak kialakítását az  internetre csatlakoztatásával, amelyek megoldják a bolygónk legnagyobb kihívásait: energiagazdálkodás, természeti erőforrások csökkentése, szennyezés csökkentése, infrastruktúra hatékonysága, katasztrófamegelőzés és egyebek. A Semtech LoRa Technology rádiós chipjeit  intelligens városok, intelligens otthonok és épületek, intelligens mezőgazdaság, intelligens mérés, intelligens ellátási lánc és logisztika stb. célra a legpraktikusabb alkalmazni.

SX1268 LoRa HAT Raspberry Pi-hez, Rádiós kommunikációs modul 433MHz

Ez Raspberry PI-khez fejlesztett LoRa HAT modul a 868MHz-es frekvencián biztosítja alacsony teljesítményen  nagy távolságokra az adatátvitelt.

Az új generációs LoRa (LowRange) szórt spektrum modulációs technológia felhasználásával a modul kommunikációs távolsága akár 5km-t is elérheti. Támogatja az automatikus ismétlést a hosszabb átvitelhez. További funkciók a Wake on Radio, a vezeték nélküli konfiguráció, a hordozó érzékelése, a kommunikációs kulcs és így tovább.

A normál LoRa modulokkal összehasonlítva az SX1262 LoRa HAT nagyobb kommunikációs távolságot, nagyobb sebességet, alacsonyabb fogyasztású, jobb biztonságot és interferencia-mentes képességeket eredményez. Különböző IoT alkalmazásokhoz, például ipari vezérléshez, intelligens házhoz, adatgyűjtéshez a leg ideálisabb rádiós egység.

SX1268 LoRa HAT Raspberry Pi-hez, Rádiós kommunikációs modul 433MHz jellemzői

• A 40 csatlakozós Raspberry Pi GPIO interfészt támogatja
• alaplapi CP2102 USB TO UART átalakító, soros hibakereséshez
• Arduino / STM32 és egyéb más mikrokontrollerek xcsatlakoztatása UART-on keresztül
• 4x LED a modul állapotának nyomonkövetéséhez
• A LoRa szórt spektrumú modulációs technológiája, akár 81 rendelkezésre álló jelcsatorna, nagytávolságú kommunikációs távolság,
• Az automatikus többszintű ismétlés, amely nagy távolságra történő kommunikációra alkalmas, lehetővé teszi a több hálózatot ugyanabban a régióban
• Alacsony energiafogyasztási funkciók, mint például a mély alvás és a Wake on Radio, ideálisak az akkumulátorral/elemmel működő alkalmazásokhoz
• Testreszabható kommunikációs kulcs, amelyet nem lehet letölteni, jelentősen javítja a felhasználói adatok biztonságát
• Támogatja az LBT-t, és a jelcsatorna zajának folyamatos monitorozása az átvitel minőségének javítása érdekében
• Támogatja az RSSI jelintenzitást, jelezve a jelminőség értékeléséhez, a hálózat hangolásához
• Támogatja a vezeték nélküli paraméterek konfigurálását: vezeték nélküli parancs / adatcsomag küldésével, távolról konfigurálhatja vagy lekérheti a modul paraméterét
• Támogatja a rögzített pont átvitelt, a sugárzást, a jelcsatorna figyelőt
• Mellékelt fejlesztési forrásokkal és kézikönyvvel (példák a Raspberry Pi / STM32-hez)

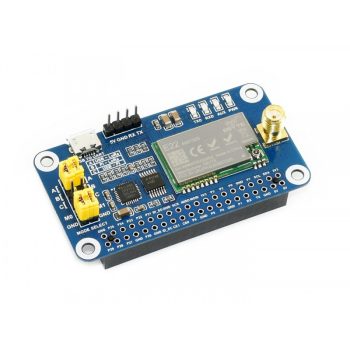

SX1268 LoRa HAT Raspberry Pi-hez, Rádiós kommunikációs modul 433MHz felépítése

1. SX1268 LoRa module
2. 74HC125V: voltage level translator
3. CP2102: USB TO UART converter
4. Raspberry Pi GPIO connector: for connecting with Raspberry Pi
5. USB TO UART port
6. UART header: for connecting host boards like STM32/Arduino
7. SMA antenna connector
8. IPEX antenna connector
9. Indicators:
   • RXD/TXD: UART RX/TX indicator
   • AUX: auxiliary indicator
   • PWR: power indicator
10. UART selection jumpers
    • A: control the LoRa module through USB TO UART
    • B: control the LoRa module through Raspberry Pi
    • C: access Raspberry Pi through USB TO UART
11. LoRa mode selection jumpers
    • short M0, short M1: transmission mode
    • short M0, open M1: configuration mode
    • open M0, short M1: WOR mode
    • open M0, open M1: deep sleep mode

További fejlesztési információk

Wiki : www.waveshare.com/wiki/SX1268_433M_LoRa_HAT
