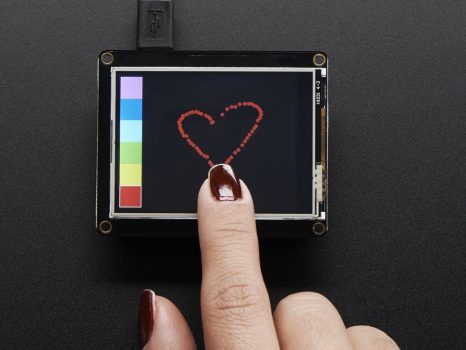

TFT FeatherWing - 2.4" 320x240 érintőkijelző

TFT FeatherWing 2.4" 320x240 érintőkijelző leírás

Ez a TF kijelző egy igazán nagyszerű kiegészítője az Adafruit Feather mikrokontroller platformnak. 2.4"-es képátlójának köszönhetően már jól olvasható megjelenítő. 320x240 felbontással rendelkezik, így nagyszerű grafikus megjelenítésre képe. A még jobb olvashatóságot a 4 db fehér LED-es háttérvilágítás biztosítja. Az igazi sokszínűséget és jól használhatóságot a 16bites színmélységnek köszönheti.

Ezzel a kijelzővel sokkal jobb funkcionalitást lehet a mikrokontrolleres projektjeinkben megvalósítani, mint pl. egy fekete-fehér kijelzővel.

A ráadás azonban az, hogy a 2.4"-es TFT Featherwing kijelző érintésérzékeny. Így könnyedén interaktív kommunikációt lehet segítségével létrehozni a Feather platform alapú megoldásokban. A Feather platform segítségével akár WIFI, akár Bluetooth alapú IoT rendszereket hozhatunk létre. A mikrokontroller pedig lehet Arduino alapú, ESP8266 vagy akár Cortex M0. (ESP8266, 32u4, M0, WICED and Teensy 3.x Feathers. )

További Feather modulok itt találhatók: https://www.rpibolt.hu/shop_search.php?search=feather

Ez a 2.4"-es TFT Featherwing kijelző SPI interfésszel csatlakozik a Feather kontrollerek bármelyikéhez. Így biztosított a nagysebességű megjelenítés. Az érintőpanel szintén SPI- keresztül csatlakozik. Sőt a kijelzőn modulon található egy microSD kártyafoglalat, amit szintén használhatsz a Feather mikrokontrollerekkel. Ide lehet pl tenni a különféle képeket tartalmazó SD kártyát, amiket a 2.4"-es TFT Featherwing kijelzőn megjelenythetsz.

Ez a kijelzőmodul dual sockettel szerelve érkezik, melybe egyszerűen belerakható a Feather mikrokontrollermodul. A mikrokontrollermodul lábaihoz további kábelek csatlakoztathatók.

Négy rögzítő lyuk segítségével bárhová könnyedén felszerelhető. A panelon található egy nagy RESET gomb, valamint egy ki-/bekapcsoló is. Ez a kapcsoló a Feather modulok ENABLE lábához csatlakozik. (Megjegyzés: A Teensy3.x Feather modul nem használja ezt az ENABLE lábat, tehát ott nem működik a ki-/be kapcsoló)

Néhány ötlet a felhasználáshoz:

• mérőműszer
• intelligens vezérlő
• mqtt IoT kijelző

Hasznos Linkek

https://learn.adafruit.com/adafruit-2-4-tft-touch-screen-featherwing/overview

Hogyan rajzoljunk az ILI9341-es vezérlésű TFT kijelzőn MicroPythonból

https://github.com/adafruit/circuitpython/releases/tag/0.8.4

Adatlapok

Méret: 65.0mm x 53.0mm x 9.5mm / 2.6" x 2.1" x 0.4"

Tömeg: 32.2g / 1.1oz

TFT vezérlő: ILI9341
