Ujjlenyomat olvasó

Leírás

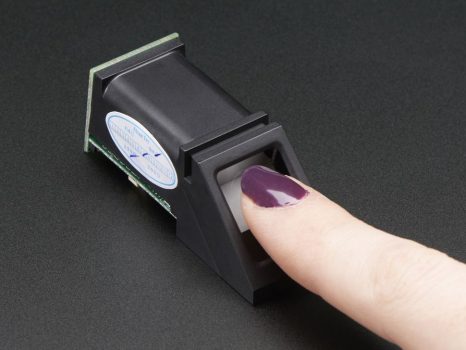

Ez a teljes értékű ujjlenyomat érzékelő szenzor profi módon beolvassa és összeveti a FLASH memóriában tárolt ujjlenyomat mintákat. A memóriában 162 darab ujjlenyomat mintát képes tárolni. Az új ujjlenyomatokat egyszerűen, közvetlenül lehet a memóriába letárolni. Az összehasonlítást, számolásokat, kiértékelést egy nagy teljesítményű DSP chip végzi. A lencsébe egy piros LED van beépítve, ami a beolvasás alatt világít, ezzel jelezve az egység működését.

Nemcsak azért szerethető ez a kis szenzor, mert egyszerű a használata, hanem elég sok Windows szoftver áll rendelkezésre a teszteléséhez. Például a szenzor segítségével beolvasott ujjlenyomatot a számítógéped képernyőjén is megnézheted. De ne félj nem hagyunk magadra. Az Arduino library komplett leírásokkal segíti a munkádat, így akár 10 perc alatt működő ujjlenyomat olvasót tudsz készíteni.

Néhány ötlet a felhasználáshoz:

• Bejárati ajtó nyitására
• Számítógép bejelentkezéshez
• Házi trezor nyitására

Technikai adatok

• Tápfeszültség: 3.6 - 6.0VDC
• Áramfelvétel: 120-150mA
• Ujjlenyomat leolvasási idő: <1.0 s
• Leolvasó felület: 14mm x 18mm
• Tárolható ujjlenyomatok száma: 162 db
• Biztonsági fokozat: 1 - alacsony, 5 - magas
• Téves elfogadási hányad: <0.001% ( Biztonsági fokzat: 3)
• Téves visszautasítási hányad: <1.0% ( Biztonsági fokozat: 3)
• Csatlakozás: soros TTL
• Baud rate: 9600, 19200, 28800, 38400, 57600
• Üzemi hőmérséklet:  -20˚C - +50˚C
• Üzemi páratartalom: 40%-85% RH
• Teljes méret: 56x20x21.5 mm
• Súly: 20 g

Hasznos Linkek

Telepítési útmutató:

Részletes leírást és üzembehelyezési útmutatót találsz az alábbi linken, Arduino és Windows környezetben:

https://learn.adafruit.com/adafruit-optical-fingerprint-sensor/overview

https://github.com/adafruit/Adafruit-Fingerprint-Sensor-Library

Egy rövid videó arról, hogy hogyan használjuk Arduinoval:

Adatlapok

http://www.adafruit.com/datasheets/DY001fingerprint.pdf
