Vezérelhető FAN-SHIM CPU hűtőventillátor Raspberry PI4-hez

Vezérelhető FAN-SHIM CPU hűtőventillátor Raspberry PI4-hez

A Raspberry PI4 a nagy energiafelvétele miatt hajlamos a túlmelegedésre. Ez azt jelenti, hogy maximális terhelés mellet akár 85 Celsius fokot is elérheti a processzor hőmérséklete. Ekkor a CPU biztonsági üzemmódba kapcsol és csökkenti az órajelét amin üzemel, hogy ne melegedjen tovább. De ez azt jelenti, hogy belassul Raspberry PI4 a működése az alacsonyabb órajelnek köszönhetően. Az egyenletes működés érdekében ajánlott valamilyen megoldást alkalmazni a keletkezett hő minél jobb elvezetésére, hogy ne fordulhasson elő ilyen mértékű túlmelegedés.

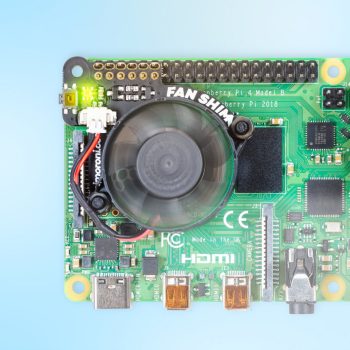

Az egyik ilyen gyors megoldás ventillátor használata. Ez a FAN-SHIM aktív hűtést biztosító szabályozható 30 mm átmérőjű CPU-ventilátor jelentősen jobb hűtést biztosít, mintha csak hűtőbordákat alkalmaznánk. Annak ellenére, hogy nagy sebességgel pörög, rendkívül halk, szinte suttogó módban működik. A modulon található egy RGB LED illetve egy miniatűr nyomógomb is.

A FAN-SHIM modul különleges módon csatlakozik a Raspberry PI GPIO portjára, mert nem kell forrasztani, csak rácsúsztatni a GPIO csatlakozókra.

Készítettünk hőkamerával képeket, hogy milyen a hőterhelés a FAN-SHIM modul nélkül, illetve a modul aktív használatakor.

(részletes performancia tesztet itt találsz a Pimoroni Blogban

Thermal images of Raspberry Pi 4 with and wihout FanSHIM installed. Images by Gareth Halfacree - check out his full benchmark blog post.)

A ventilátort szoftveresen lehet vezérelni, így trükkös dolgokat is csinálhatunk vele. Például bekapcsolhatjuk, amikor a CPU eléri a meghatározott hőmérsékletet. Használtod a LED-et praktikus vizuális kijelzőként a ventilátor állapotának, a processzor terhelésének / hőmérsékletének a megmutatására! A nyomógomb is programozható, így használhatod akár a ventilátor manuális be- és kikapcsolására, vagy a hőmérsékletvezérelt és kézi üzemmód közötti váltásra.

Ja, és kompatibilis az új Pibow Coupé 4 tokkal a Raspberry Pi 4-hez!

FAN-SHIM ventillátor modul jellemzők

• 30 mm-es 5 V-os DC ventilátor
• 4,200 ford / perc
• 0,05 m3 / perc levegőáram
• 18,6 dB akusztikus zaj (suttogás-csendes)
• Súrlódáshoz illeszkedő fej
• Forrasztás nem szükséges
• RGB LED (APA102)
• Tapintható kapcsoló
• Alapszerelés szükséges
• Kompatibilis a Raspberry Pi 4 (és 3 B +, 3 A +)
• Python könyvtár és démon

FAN-SHIM ventillátor modul készlet tartalma

• Ventilátor SHIM NYÁK
• 30 mm-es 5 V-os DC ventilátor JST csatlakozóval
• M2.5 anyák és csavarok

FAN-SHIM ventillátor modul összeszerelése

Az összeszerelés nagyon egyszerű, és kevesebb, mint két percig tart.

Részletes leírás az összeszerelésről és a szoftver telepítéséről itt található:

https://learn.pimoroni.com/tutorial/sandyj/getting-started-with-fan-shim

FAN-SHIM ventillátor modul szoftver

Python könyvtárunk lehetővé teszi a ventilátor (be / ki), az RGB LED és a kapcsoló vezérlését. Néhány példa bemutatja az egyes szolgáltatások használatát, valamint egy szkript egy démon (a háttérben futó szolgáltatás) telepítéséhez, amely automatikusan működteti a ventilátort, és be- vagy kikapcsolja, amikor a CPU eléri a küszöböt. , manuális felülbírálással a tapintható kapcsolón keresztül.

https://github.com/pimoroni/fanshim-python

FAN-SHIM ventillátor modul megjegyzések

A ventilátor össze illetve szétszerelésekor a SHIM tetején  ne nyomd be magát a ventilátort, mert az eltörhet.

Nem kompatibilis a hűtőbordaval!

Mivel a Fan SHIM a BCM18 tűt használja a ventilátor vezérléséhez, és ezt a tűt az I2S audio eszközök is használják, nem fogja tudni használni az I2S DAC-kat, például a pHAT DAC, a pHAT BEAT és az IQAudio modulokat, a Fan SHIM-el egyidejűleg.

Méretek: 45x39x11mm
