4G / 3G / 2G / GSM / GPRS / GNSS (GPS/GLONASS) HAT modul Raspberry Pi-hez, SIM7600E-H LTE CAT4 150Mbps IoT

4G / 3G / 2G / GSM / GPRS / GPS-GNSS HAT modul Raspberry Pi-hez tulajdonságok

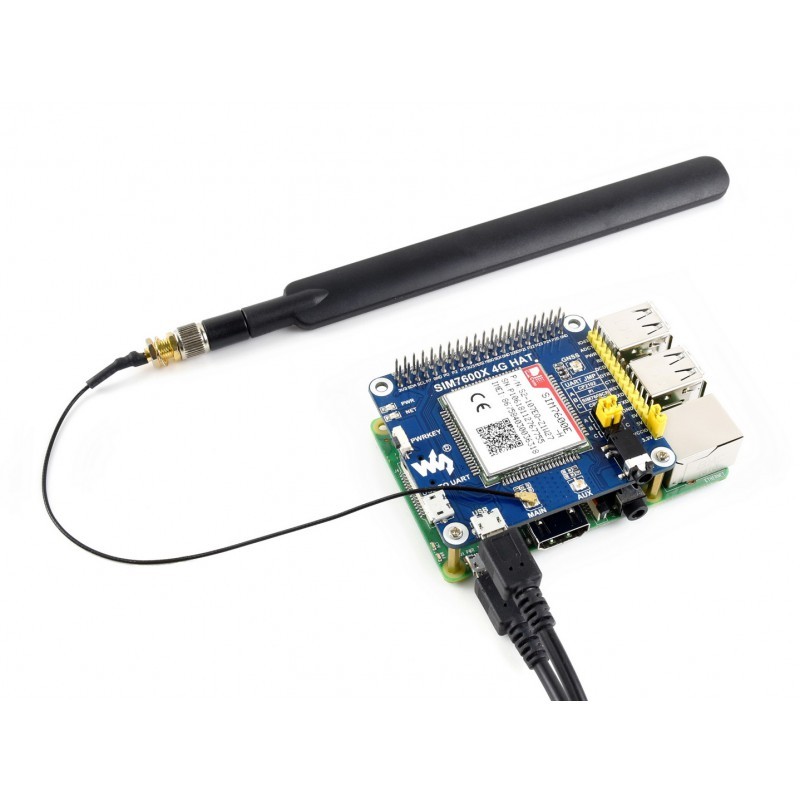

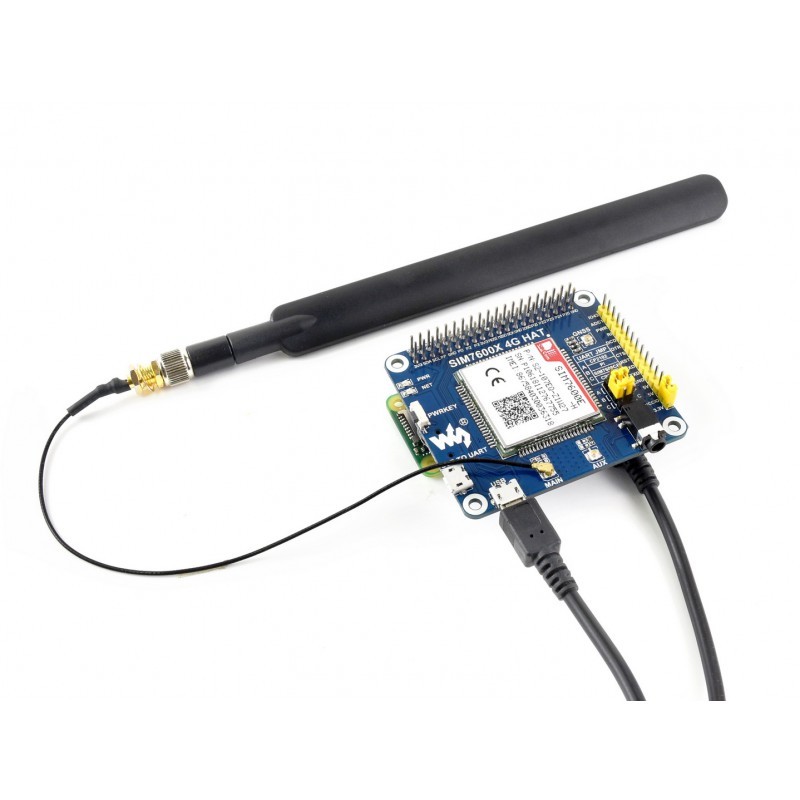

Raspberry Pi csatlakozás, kompatibilis a Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B +
Támogatja a telefonos kapcsolatot, telefonhívást, SMS, MMS, mail, TCP, UDP, DTMF, HTTP, FTP stb.
Támogatja a GPS, BeiDou, Glonass, LBS bázisállomás elhelyezése
Alaplapi USB interfész, az AT parancsok teszteléséhez, GPS-pozícionáláshoz stb
Alaplapi CP2102 USB-UART átalakító, soros hibakereséshez
Breakout UART csatlakozók , az Arduino / STM32 és egyéb mikrokontrollerek csatlakoztatásához
SIM kártyahely, támogatja az 1.8V / 3V SIM kártyát
TF kártyahely az adatok, például fájlok, üzenetek tárolására stb.
Alaplapi audio csatlakozó és audio dekóder a telefonhíváshoz
2x LED visszajelző,  a működési állapot felügyeletéhez
Fedélzeti feszültségátalakító, a működési feszültség 3,3 V-os vagy 5 V-os átkapcsolókon keresztül konfigurálható
Baudrate: 300bps ~ 4Mbps (alapértelmezett: 115200bps)
Autobauding baudrate: 9600bps ~ 115200bps
Vezérlés AT parancsokon keresztül (3GPP TS 27.007, 27.005 és V.25TER parancskészlet)
Támogatja a SIM-alkalmazások eszköztárát: SAT Class 3, GSM 11.14 Release 99, USAT
Fejlesztői környezet példakódokkal (Raspberry Pi / Arduino / STM32)

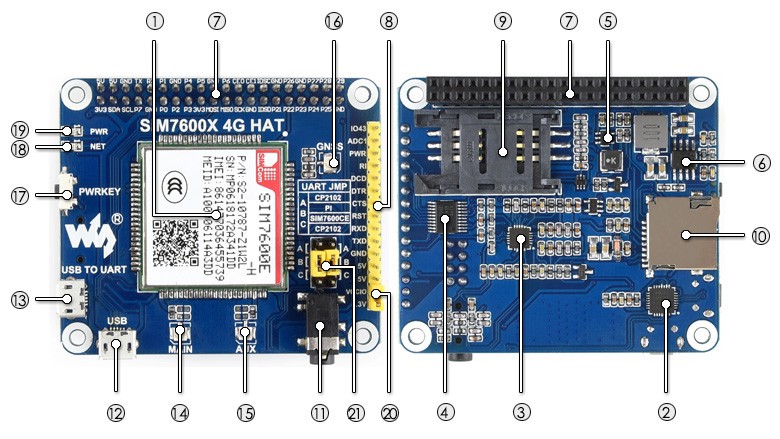

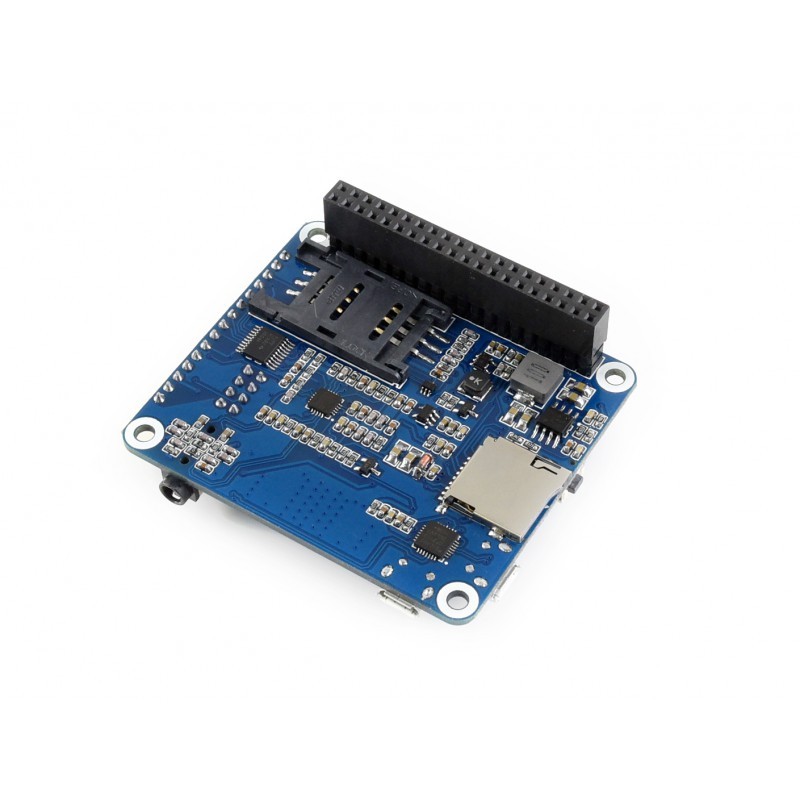

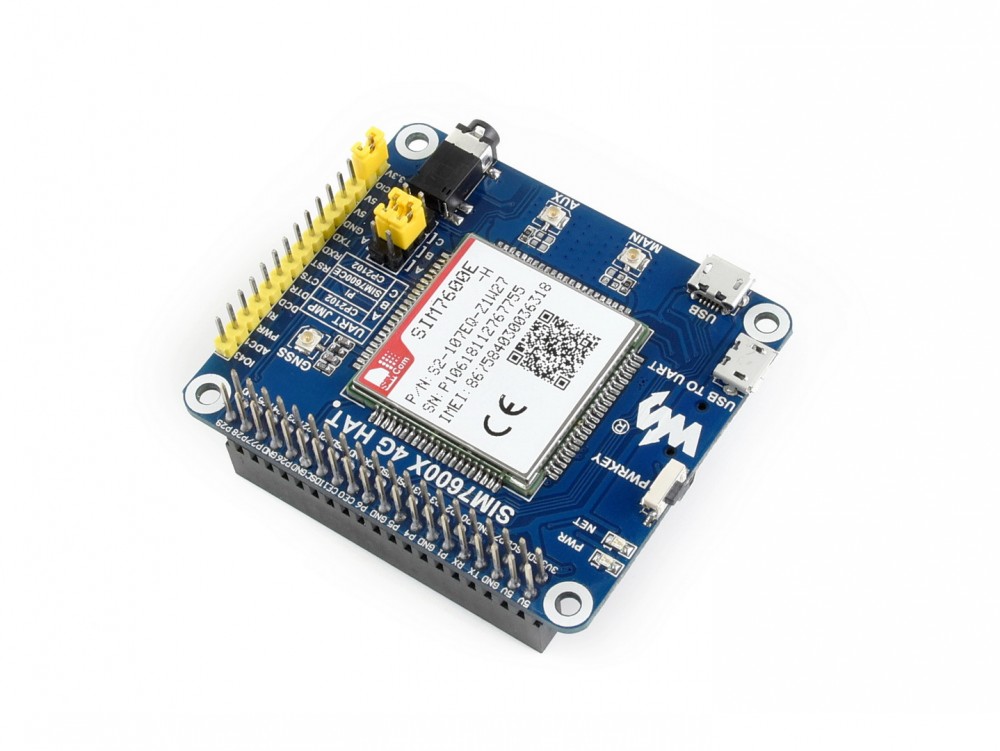

4G / 3G / 2G / GSM / GPRS / GPS-GNSS HAT modul Raspberry Pi-hez felépítése

1. SIM7600E-H
2. CP2102 USB to UART converter
3. NAU8810 audio decoder
4. TXS0108EPWR voltage translator: translates 3.3V/5V into 1.8V
5. MP2128DT power chip
6. MP1482 power chip
7. Raspberry Pi GPIO header: for connecting with Raspberry Pi
8. SIM7600 control interface: for connecting with host boards like Arduino/STM32
9. SIM card slot: supports 1.8V/3V SIM card
10. TF card slot: allows file/SMS/... storage
11. 3.5mm earphone/mic jack
12. USB interface: for testing AT Commands, getting GPS positioning data, etc.
13. USB to UART interface: for serial debugging, or login to Raspberry Pi
14. MAIN antenna connector
15. AUX antenna connector
16. GNSS antenna connector
17. Power switch
18. Network status indicator
19. Power indicator
20. Operating voltage selection jumper:
    VCCIO - 3.3V: set operating voltage as 3.3V
    VCCIO - 5V: set operating voltage as 5V
21. UART selection jumper:
    A: access Raspberry Pi via USB to UART
    B: control the SIM7600 by Raspberry Pi
    C: control the SIM7600 via USB to UART

Communications Specifications

GNSS Specifications

• Receiver type
  • 16-channel
  • C/A code
• Sensitivity
  • Tracking: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)
  • Cold starts: -148 dBm
• Time-To-First-Fix (open air)
  • Cold starts: <35s
  • Hot starts: <1s
• Accuracy
  • Position: <2.5m CEP

SMS and Audio Specifications

• SMS
  • Supported types: MT, MO, CB, Text, PDU
  • Storage: USIM card and ME (default)
• Audio feature
  • Supports echo cancellation
  • Supports noise reduction

Other Specifications

• Power supply: 5V
• Operating voltage: 5V/3.3V (configured via jumper)
• Operating temperature: -30°C ~ 80°C
• Storage temperature: -45°C ~ 90°C

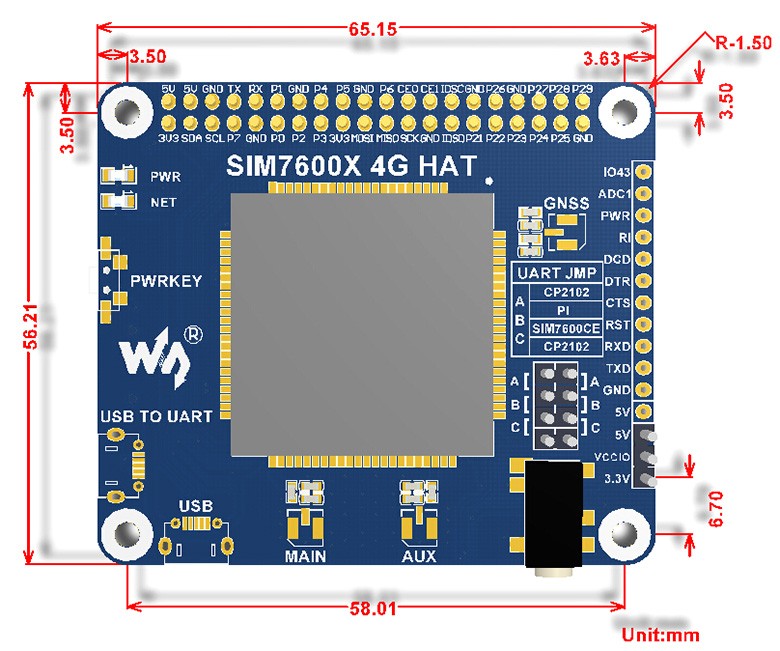

• Dimension: 56.21mm x 65.15mm

4G / 3G / 2G / GSM / GPRS / GPS-GNSS HAT modul Raspberry Pi-hez letölthető tartalmak

https://www.waveshare.com/wiki/SIM7600E-H_4G_HAT

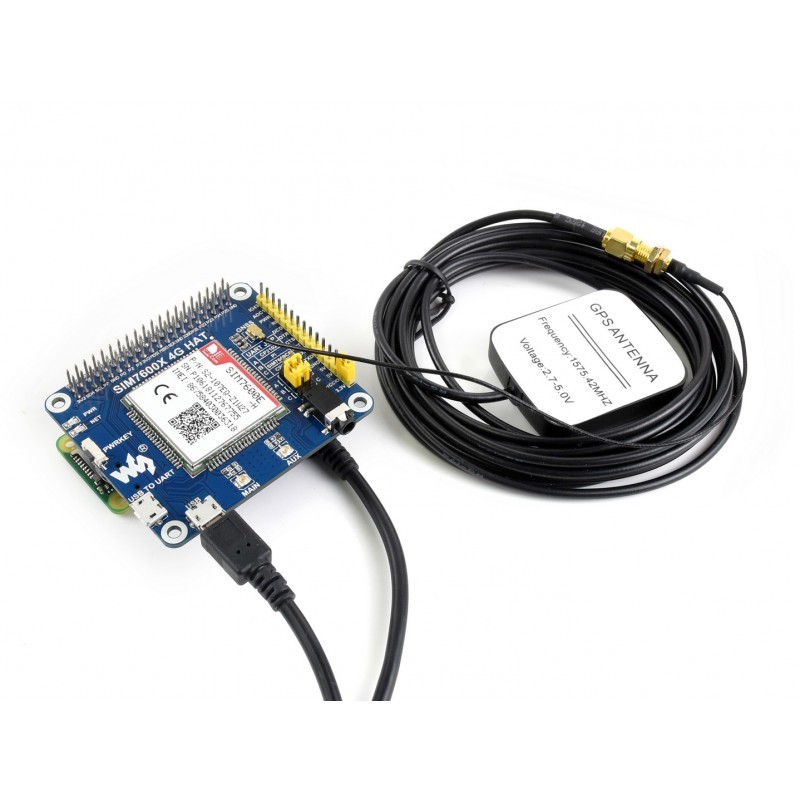

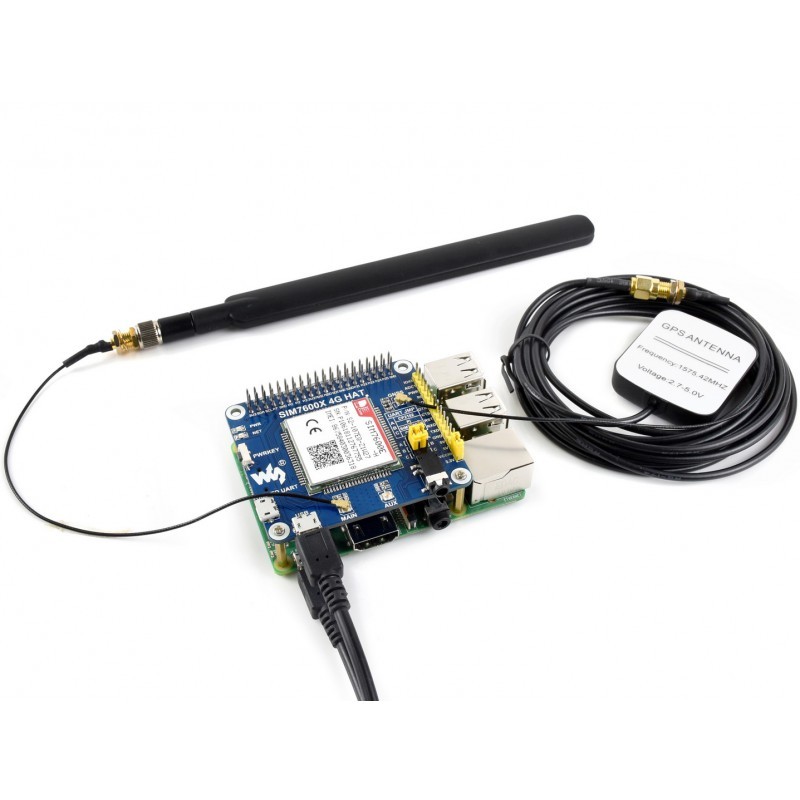

4G / 3G / 2G / GSM / GPRS / GPS-GNSS HAT modul Raspberry Pi-hez csomag tartalma

1. SIM7600E-H 4G HAT x1
2. LTE Antenna x1
3. GPS External Antenna (B) x1
4. USB type A plug to micro plug cable x2
5. RPi távtartó (2pcs) x1
