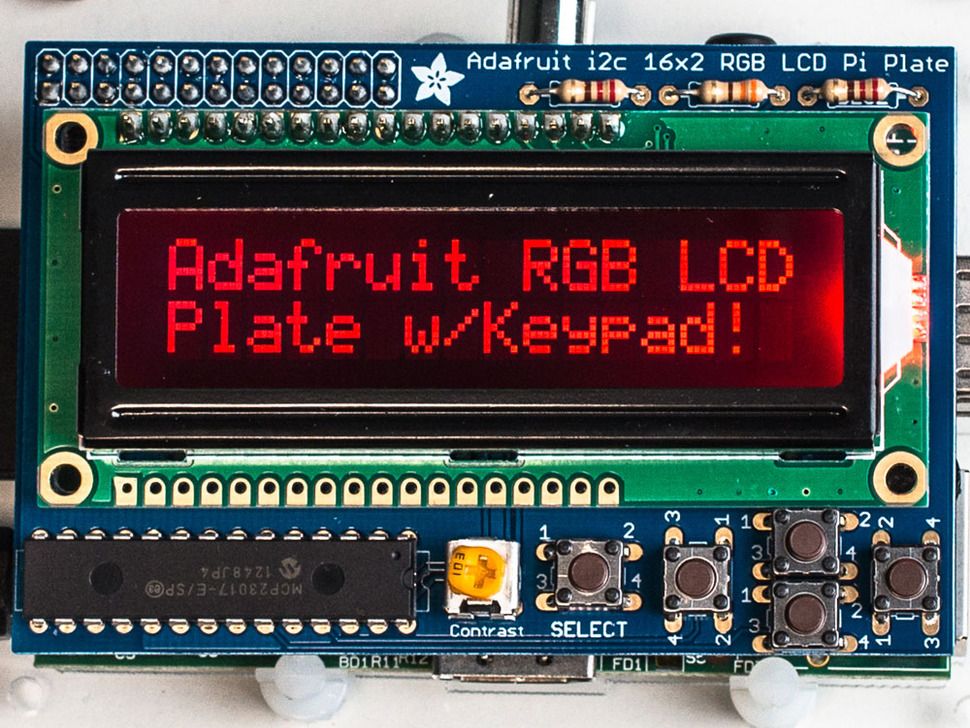

Raspberry PI kijelző RGB negatív 16x2 LCD + billentyűzet KIT i2c interfésszel

Ez az új Adafruit LCD szett nagyon egyszerűvé teszi az LCD használatát a Raspberry PI-vel. Az RGB negatív LCD-n kívül tartalmaz 5 db nyomógombot is. Ezeket leginkább a négy irány vezérlésre és egy választás funkcióra szokás használni. Az illesztés i2c buszon keresztül történik, így mindössze 2 vezetéken lehet minden funkciót elérni.

A háttérvilágítás RGB színeit szoftverből lehet állítani. Nem csak az alapszíneket, hanem azok kombinációját is. Így igen egyedi megjelenést biztosít a Raspberry PI projektnek, amiben használhatod.

Teljesen illeszkedik a Raspberry PI méretéhez, így akár egyazon házban elfér vele.

A csomag tartalma:

1,        Ellenállások:
Összesen 3 db ellenállás része a csomagnak. A NYÁK-on ‘RED’ és ‘BLUE’ jelzéssel ellátott helyekre 220 Ohm 1/4W 5% (Színkód szerint: PIROS, PIROS, BARNA, ARANY) kell beforrasztani. A ‘GREEN’ jelzésű helyre pedig 330 Ohm 1/4W 5% (Színkód szerint: NARANCS, NARANCS, BARNA, ARANY) kell beforrasztani.

2,        Potenciométer
A csomag része 1 db 10k-s trimmer-potenciométer. Ez az LCD kontraszt beállításához kell

3,        Nyomógombok
Összesen 5 db 5x6mm-es nyomógomb van a csomagban.  Ezeket leginkább a négy irány (FEL, LE, JOBBRA, BALRA) vezérlésre és egy választás funkcióra szokás használni.

4,        I2C portbővítő IC
1 darab MCP23017 i2c (16 input/output) portbővítő IC tartozéka a szettnek. Ennek segítségével tudjuk az LCD-t valamint a háttérvilágítást vezérelni és a nyomógombokat kezelni.

5,        NYÁK csatlakozósor
Ezzel csatlakoztatjuk az LCD panelt a NYÁK-hoz.

6,        Nyomtatott Áramköri lap
Ez az alaplap, melybe beforraszthatók az alkatrészek és “ráültethető” a Raspberry PI-re.

7,        16x2 karakteres RGB negatív LCD panel

8,        26 csatlakozós GPIO csatlakozó
A 26 pólusú GPIO csatlakozóval illesztjük a Raspberry PI-hez a panelt.

9,        Gumitalp
A gumitalp segítségével  támaszkodik stabilan a Raspberry PI-re a NYÁK lemez.

Termékjellemzők:

1. Méret: 2,2”x3,35”
2. 16x2 RGB Negatív LCD
3. Kompatibilis minden Raspberry PI-vel
4. Csak az I2C interfészt használja (SDA/SCL) -
5. Konfigurálható I2C cím: 0x20 - 0x27

Alkalmazási területek:

1. kiváló kezelési felület MédiaCenterhez
2. vezérlő kialakítása Raspberry PI-ből
3. internet rádió

Használat Raspberry PI-vel:

Az Adafruit oldalán, az alábbi linken kiváló angol nyelvű leírás található arról, hogy hogyan illesszük a Raspberry PI-hez az LCD panelt. Letölthető kódokkal.

http://learn.adafruit.com/adafruit-16x2-character-lcd-plus-keypad-for-raspberry-pi/usage
