Adafruit Feather M0 Bluefruit LE - mikrovezérlő + Bluetooth LE leírás

A FEATHER platform egy új fejlesztői környezet az Adafruit mérnökeitől, a mikrovezérlős rendszerek fejlesztőinek.

Mint ahogy az elnevezés is sugallja (FEATHER = madártoll) egy vékony, könnyű megoldásról van szó, mely segítségével egyszerűen szárnyal a fejlesztő. Sok apró, de fontos feladatról veszi le a terhet a fejlesztők válláról, hogy a megoldásra tudj koncentrálni. Ne vessz el a részletekben.

A FEATHER egy teljesen új szabvány, a hordozható / viselhető intelligens elektronikai megoldások számára. A FEATHER lap tartalmazza a mikrovezérlőt, ez a magja minden projektnek.

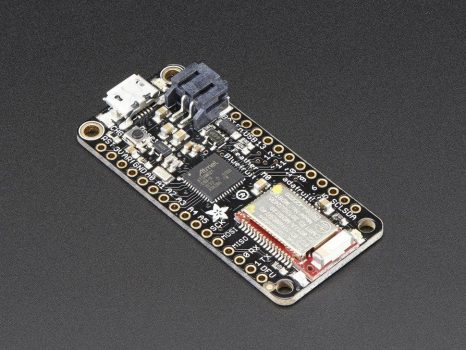

Ez az Adafruit FEATHER M0 Bluefruit modul egy igazi "all-in-one" megoldás. Tartalmaz egy Arduino kompatibilis mikrovezérlőt, plusz egy Bluetooth Low Energy interfészt. Továbbá beépített USB portja lehetővé teszi a hozzá csatlakoztatható LiPo akkumulátor töltését, mindazon túl, hogy programozni is ezen USB porton keresztül lehet. Így egyben az Adafruit Feather M0 + BTLE modul azonnal használható, készen áll a bevetésre!

További modulok is megtalálhatók a FEATHER családban, más mikrovezérlőkkel és más-más integrált funkcióval.

A Bluetooth Low Energy (BLE) az egyik legújabb BT technológia. Alacsony fogyasztású, 2.4GHz frekvencián vezetéknélküli protokoll, mely használható az iOS rendszerű eszközökkel anélkül, hogy külön tanusítványra lenne szükség. De minden modern okostelefon is támogatja. Ettől lesz kiválóan használható hordozható projektekben, amelyek kihasználják az iOS vagy Android telefon vagy táblagépek képességeit. Ugyancsak támogatja a Mac OS X és Windows 10 is.

A FEATHER M0 Bluefruit modul szíve az ATSAMD21G18 ARM Cortex M0 processor 48 MHz órajellel és 3,3V logikai jelszinttel. Ez a mikrovezérlő jól ismert a fejlesztők körében,. Tonnaszám található hozzá mindenféle megoldás. Egyszerűen az Arduino IDE környezetben programozható, sok-sok library használatával. Az ATSAMD21G18 ARM Cortex M0 processor 256K FLASH és 32K RAM-ot tartalmaz. Beépített USB segítségével - ami nem csak sima debug és programozói interfészként szolgál - működhet akár mint periféria. Például mint egy egér, billentyűzet USB MIDI eszköz stb...

Annak érdekében, hogy könnyen használható legyen a hordozható projektekben, került rá egy akkumulátor csatlakozó, amin keresztül bármely 3.7V-os LiPo akksival működik. Ráadásul ez az akksi tölthető a FEATHER modulon integrált LiPo töltőáramkör segítségével.

Azonban az akkumulátor nem kötelező tartozék, mert ha fix helyen működik, akkor egy standard mikroUSB-s töltőről is kaphatja a működéshez szükséges tápfeszültséget (5V). De ha akku is van rá csatlakoztatva, akkor automatikusan  átkapcsol USB-s táplálásra ha lehet miközben tölti az akkut.

Az egyik izgalmas képessége a lapkának, hogy egy feszültségosztón keresztül az egyik analóg lábra is csatlakozik az akku, így monitorozható és mérhető annak töltöttségi szintje. Így riasztást is lehet generálni, ha újratöltés szükséges.

Íme néhány hasznos paraméter, amit a FEATHER M0 biztosít számodra:

• méret: 2.0" x 0.9" x 0.28" (51mm x 23mm x 8mm) a beforrasztott csatlakozók nélkül
• ultrakönnyű súly (5.7g)
• ATSAMD21G18 @ 48MHz 3.3V táp / Logikai jelszint
• 3.3V feszültségszabályzó 500mA csúcs kimeneti árammal
• USB natív támogatás
• USB Bootloader és Serial debug
• Csomó GPIO csatlakozás - 20 GPIO láb
• Hardveres Serial / I2C / SPI támogatás
• 8 PWM láb
• 10 x analóg bemeneti port
• Beépített 100 mA LiPoly töltő töltés státusz LED jelzéssel
• PIN#13 piros LED általános, szabadon felhasználható célra
• Power/enable láp
• 4 rögzítő furat
• Reset gomb
• kiváló  Bluefruit BTLE modul + 2 státusz visszajelző LED

A Bluefruit Bluetooth Low Energy modul ereje:

A Bluefruit BTLE modul a Nordic nRF51822 chipsetre épül. Előreprogramozott, multifunkciós kódot futtat, aminek segítségével rengeteg dologra használhatod. Legtöbb ember már attól nagyon boldog, ha egy standard Nordic UART RX/TX soros kommunikációt megvalósító profilt használhat. Ebben a profilban  Bluefruit úgy működik, mint egy transzparens adatcső (data pipe), amely oda-vissza továbbítja az adatokat a iOS vagy Android készülékek felé. Használható vele az iOS vagy Android appok gyári BT kommunikációja, vagy készíthetsz saját UART szolgáltatást.

A lapka sokkal többre képes annál, hogy csupasz karaktereket küldözgessen az éteren át. Köszönhetően a könnyedén megtanulható AT parancskészletnek, teljes mértékben ellenőrzésed alatt tarthatod a készüléked viselkedését. Képes meghatározni és manipulálni a saját GATT szolgáltatásait, annak karakterisztikáját, jellemzőit. A készülék hirdetheti magát a többi Bluetooth Low Energy eszköz felé, hogy láthassák. Az AT parancsok segítségével könnyedén lekérdezhetők olyan belső paraméterek, mint például a hőmérséklet, akku feszültségszint. Ellenőrizhető a  kapcsolat RSSI vagy MAC címe. És még egy csomó egyéb paraméter.

Igazán hosszú lenne mindezt itt felsorolni.

Használd a Bluefruit Appot, a projekted gyors elindításához!

Az appot megtalálod az almás kütyükhöz az Apple-Store-ban, az Androidos okostelefonokhoz és táblagépekhez a Google Play áruházban. Ingyenesen letölthető.

Segítségével csatlakoztathatod a Adafruit FEATHER M0 Bluefruit  modult az okos eszközödhöz mint vezérlőhöz.

Találsz benne színválasztót (Color Picker), gyorsulásmérő / giroszkóp / magnetométer vagy hely (GPS), és egy 8-vezérlés játékvezérlőt. Ezek az adatok olvashatók ki az okoseszközből BLE-n keresztül, és adhatók át az ATmega32u4 chipnek további feldolgozásra, vezérlésre.

De még ennél is sokkal több mindent tudsz vele csinálni!

A Bluefruit működhet mint HID billentyűzet (azon eszközökkel amelyek támogatják a BLE HID funkciót)

Készíthetsz belőle BLE szívritmus figyelőt (ez standard BLE profile - csak egy pulzusfigyelő áramkört kell illesztened hozzá)

Kapcsold be mint UriBeacon eszközt. Ez a Google féle szabvány a Bluetooth LE érzékelésére. Csak kapcsold be, és minden közeledben lévő eszközről kapsz egy URL-t ami használja az UriBeacon alkalmazást.

A beépített "over-the-air" bootloading képességnek köszönhetően firmware-t is frissíthetünk BLE-n keresztül. Bármely Android vagy iOS eszközt használhatod a frissítéshez. Ez a képesség csak a Bluetooth modul firmware-t frissíti, hogy újabb képességekkel bírjon. Nem pedig az ATmega chipen futó kódot.

Az Adafruit FEATHER M0 Bluefruit  modul egy előre telepített és tesztelt USB bootloadert tartalmaz, hogy azonnal használható legyen az Arduino IDE fejlesztői környezettel. a csomag tartalmaz néhány csatlakozót is, amiket csak be kell forrasztani és azonnal csatlakoztatható a jól ismert forrasztás nélküli próbapanelekbe.

A LiPoly akku és az USB kábel nem tartozéka a csomagnak. Azt külön kell megvásárolni hozzá. De mindent megtalálsz a kiegészítő termékek között.

Az azonnali használatbavételhez böngészd át az Adafruit mérnökei által adott sok-sok példaprogramot, leírást

Néhány ötlet a felhasználáshoz:

• vezetéknélküli IoT szenzorok

• viselhető elektronikai megoldások

• egyszerű, gyors mobilos vezérlések kialakítása

• vezeték nélküli kapunyitó
• vezetéknélküli hőmérséklet szabályozás
• relék kapcsolása mobilról
• robotvezérlés mobiltelefonról

Technikai adatok

• MDBT Datasheet
• 51.2mm x 22.8mm x 8mm / 2" x 0.9" x 0.28"
• Tömeg: 5.7g
• Pinout Datasheet
