Leírás

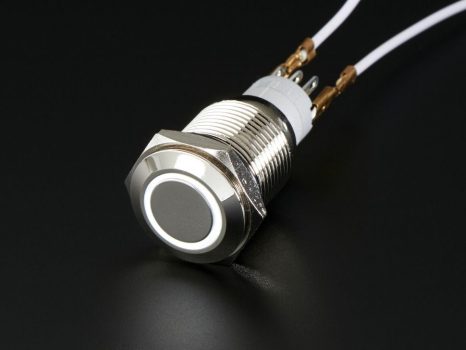

Ez a vízálló kapcsoló masszív kivitelű, ezért sok helyen lehet alkalmazni. Elegáns megjelenését nem csak annak köszönheti, hogy krómozott, hanem beépített, fehéren világító  LED-et tartalmaz. Ezért akár olyan alkalmazás-környezetben is jól használható, ahol sötétben kell működnie. 16mm átmérőjű lyukat igényel, hogy be tudd szerelni a helyére. Gumitömítés biztosítja, hogy ne juthasson be a kapcsoló kontaktusai közelébe nedvesség vagy por.

A gomb közepe egy erős fém nyomógomb, melyet egy fehér műanyag gyűrű vesz körül ami fehéren világít a benne lévő LED-nek köszönhetően.

A kapcsolónak 3 csatlakozása (Common/NC/NO) van. A LED-nek további 2 csatlakozás biztosított (+ és - ). A kapcsoló beépített - a LED-hez szükséges - ellenállást tartalmaz, ezért közvetlenül rá lehet kötni a 3-6V közötti tápfeszt a LED-re. Ha nagyobb feszültségről kell használni, akkor egy 470 ohmos ellenállást kössünk sorba a LED csatlakozójára, hogy biztosítsuk a 20mA körüli áramot.

Ez a kapcsoló normál KI/BE kapcsolást végez, azaz amikor megnyomod, akkor az NO lábat összeköti a Common lábbal és bekapcsolva marad. Ha újból megnyomod, akkor megszakad a kontaktus.

A LED függetlenül működtethető a kapcsoló állapotától, azaz Te döntöd el, hogy mikor világítson és mikor ne.

Technikai paraméterek:

• Drill hole diameter: 16mm
• Switch rating: 3A / 250VDC
• Switch contacts: 1 NO, 1 NC
• Material: Chrome plated brass
• Grade: IP40/IP67
• Contact resistance: < 50 mOhm
• Insulation resistance: > 1000 Mohm
• Temperature: -20 C to +55 C
• Mechanical life: > 500,000
• Electrical life: > 50,000
• Panel thickness: 1-13mm
• Operating pressure: 1.5 - 2.5 N
• Operating stroke: 2mm
• Lamp rated voltage: 6V
