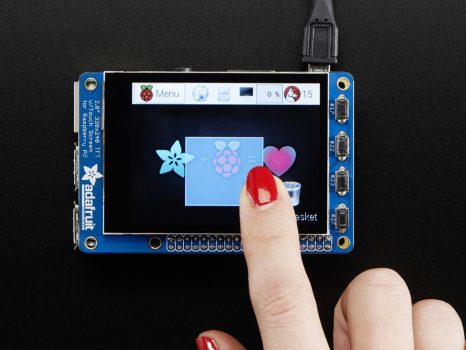

2.8” PiTFT Plus 320x240 TFT kapacitív érintőképernyővel (szerelt)

2.8” PiTFT Plus 320x240 TFT leírása

Ez a 2.8”-es PITFT Plusz  kijelző tökéletesen illeszkedik a Raspberry Pi A+, B+, Pi 2 modellekhez. Méretében is megegyezik a Raspberry Pi-vel, ezért közvetlenül rá illeszthető. A képernyőt közvetlenül a Raspberry Pi panelen található 40 lábas GPIO-ra csatlakoztatjuk és máris egy egységet alkot vele. Az I2C lábakat (SDA & SCL), SPI lábakat (SCK, MOSI, MISO, CE0) és a  GPIO #25 és  #24 lábakat használja. Azért, hogy a képernyő által nem használt lábak se vesszenek el, a panel hátoldalán van még egy 40 lábas GPIO (apa) csatlakozó. Így a nem használt lábakat is fel tudjuk használni akár LED-ek, szenzorok működtetésére. Még találtunk egy pici helyet a képernyő mellett, ide 4 nyomógombot terveztünk. Ha akarsz, ezekre is kitalálhatsz funkciókat, például a Raspberry Pi be/ki kapcsolása.(https://learn.adafruit.com/adafruit-2-8-pitft-capacitive-touch/extras)

A Raspberry Pi-t és burkolatot nem tartalmazza a termék.

Néhány ötlet a felhasználáshoz:

• konzolos hozzáférés
• PyGame
• SDL rajzoló programhoz
• videók, képek nézegetéséhez
• ipari berendezések adatbevitelére, adatok, állapotok kijelzésére

Technikai adatok

• Érintőpanel típusa: kapacitív
• Felbontás: 320x240
• Képátló: 2.8”
• Csatlakozás módja: I2C/SPI +GPIO
• Plusz 40 polusú csatlakozó
• Képernyő méret: 50mm x 69mm x 4mm
• Panel mérete: 56mm x 85mm x 11mm
• Súly: 47g

Hasznos Linkek

Konzolként beállítva:

 https://learn.adafruit.com/adafruit-2-8-pitft-capacitive-touch/using-the-console

Videók lejátszásához: https://learn.adafruit.com/adafruit-pitft-28-inch-resistive-touchscreen-display-raspberry-pi/playing-videos

Képek megjelenítéséhez:

https://learn.adafruit.com/adafruit-pitft-28-inch-resistive-touchscreen-display-raspberry-pi/displaying-images
