Csrrr! Csrrr!

• Halló ki telefonál?
• itt az Ön GSM modulja

Az Adafruit FONA egy imádni való minden-az-egyben GSM mobiltelefon modul. Segítségével a legyegyszerűbben ruházhatod fel elektronikai megoldásodat hang, SMS, vagy adatkapcsolati képességekkel.

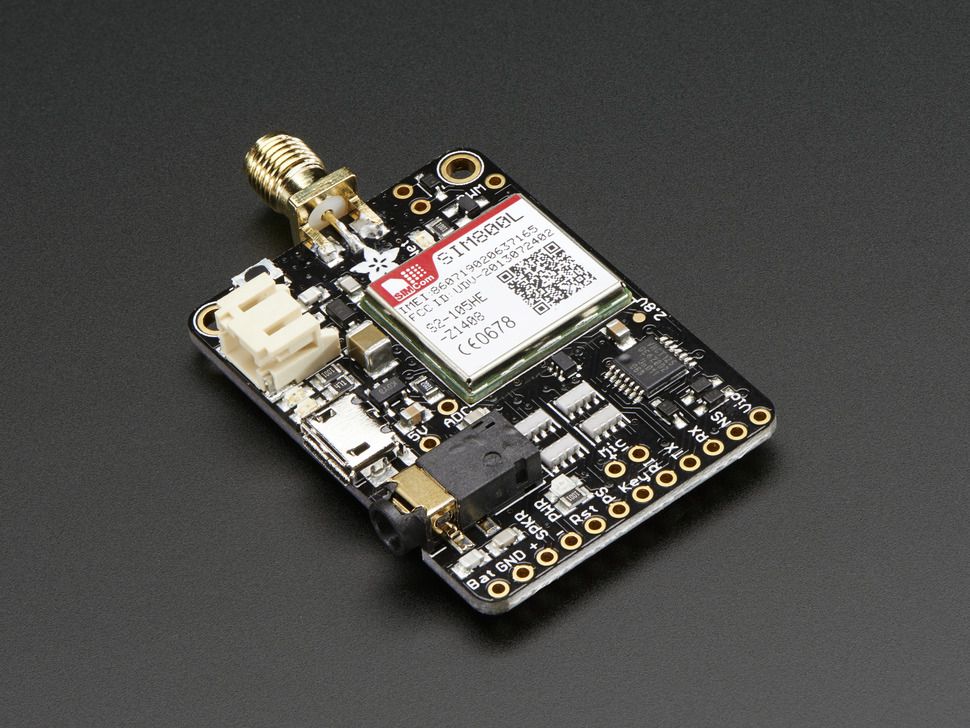

Ez a kis GSM modul mindössze 44.5 mm x 31.8 mm méretű, de ennek ellenére meglepő mennyiségű technika lett belegyömöszölve. A FONA modul lelke a legújabb SIM800-as GSM modul, mely akkora mint egy postabélyeg. ez a kis modul szinte mindenre képes. Ez a verzió SMA csatlakozóval rendelkezik. A uFL verzió itt érhető el.

Fő tulajdonságok:

• 4 sávos 850/900 / 1800 / 1900MHz - minden GSM hálózaton használható, ahol 2G szolgáltatás elérhető
• Hanghívások kezdeményezésére és fogadására alkalmas. Használhatsz hozzá fejhallgatót, vagy csatlakoztathatsz hozzá külső 8Ohm-os hangszórót és egy szuperminiatűr electret mikrofont
• SMS küldés, fogadás
• GPRS adatküldés és fogadás (támogatja a TCP/IP, HTTP és egyéb protokollokat)
• FM rádióadásokat is vehetsz vele és szkennelheted vele az FM sávot (nem tudjuk pontosan, ez miért lett implementálva, de klasszul működik)
• Közvetlenül vezérelhetsz vele PWM-val Buzzer-t vagy vibramotort
• AT parancsokkal vezérelhető, “auto baud” detektálás a kommunikációs porton

Na ugye jól hangzik mindez?

Ráadásként még egy csomó extra funkciót is kapott a FONA GSM modul, hogy megkönnyítsük az elektronikai fejlesztéseidet.

Lássuk sorban a FONA GSM modul extra funkcióit:

• Alaplapi LiPoly akkumulátor töltő áramkör. Segítségével egyszerűen készíthetsz mobil megoldásokat. Csatlakoztass egy 500 mAh-s vagy ennél nagyobb LiPoly vagy LiIon akkut amit a microUSB porton bármikor tölthetsz. Két visszajelző LED jelzi, ha töltés van, illetve ha már feltöltődött az akksi.
• Szabványos 4 pólusú TRRS fejhallgató jack csatlakozó. Szinte bármely “Android’ vagy ‘iPhone’-kompatibilis mikrofonos fejhallgatóval használható
• Külső 8Ohm-os hangszóró csatlakozó. Közvetlenül ráköthető egy hangszóró, amin keresztül hallható a beszélgetés
• Közvetlen electret mikrofon csatlakozó. ha nem akarsz fejhallgatót használni, akkor mikrofonnal is használhatod
• Logikai jelszintillesztő áramkör. Akár 2.8V-5V közötti jelszinteken is működik. Közvetlenül csatlakoztathatod a Raspberry PI 3.3V-os lábaihoz, vagy akár 5V-os Arduino-hoz is
• Vibramotor (vagy buzzer) meghajtó áramkör. A csendes értesítések érdekében.

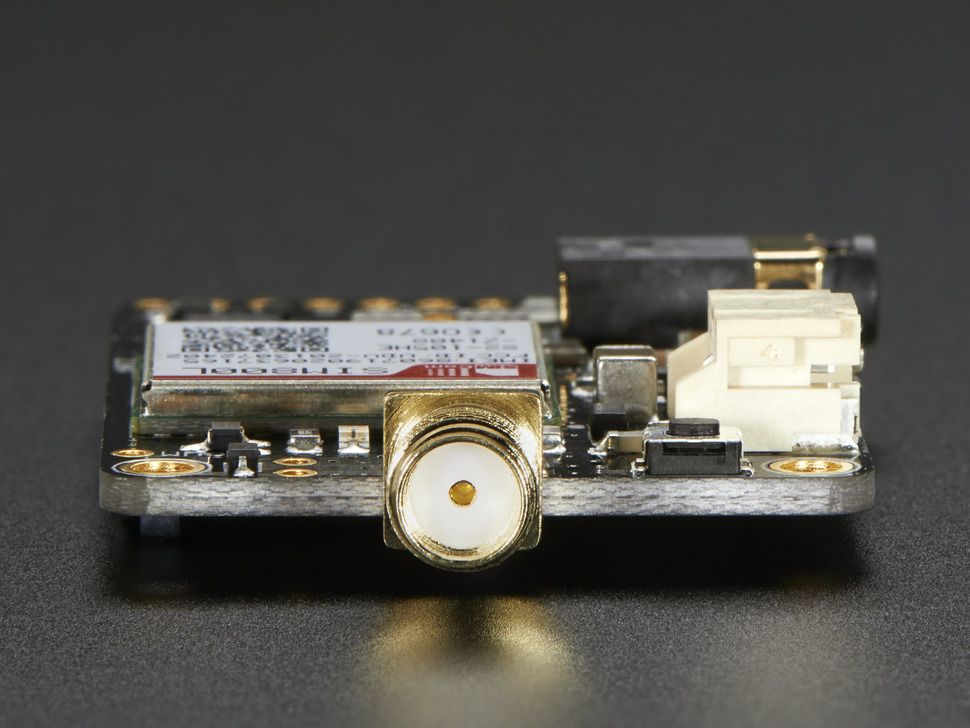

• SMA csatlakozó külső antennához. Közvetlen GSM antenna csatlakozás SMA felületen.
• Visszajelző LED-ek. Power és hálózati csatlakozás jelzésére.

Az Adafruit ezt a modult kimondottan fejlesztőknek készítette. Folyamatosan bővítik a fejlesztői library-t, hogy a különböző funkciók tökéletesen működjenek.

Önnmagában ez a modul nem tud semmit. Mindenképpen szükség van egy vezérlőre, mely lehet akár egy Raspberry PI, vagy Banana PI számítógép, vagy akár Arduino kompatibilis egy mikrokontroller.
Bármilyen kontroller megfelel, ami 3-5V közötti jelszinten dolgozik az UART lábain és képes adatot venni és küldeni az RX/TX lábakon.

Ahhoz, hogy teljes legyen a rendszered, még néhány kiegészítőre szükséged lesz a FONA GSM modulhoz.
Ezeket a FONA csomag nem tartalmazza, külön kell beszerezned.

Ezek az alábbiak:

• SIM kártya. Egy 2G képes miniSIM szükséges hozzá, melyet a szolgáltatóknál szerezhetsz be.
• LiPoly akku - 500 mAh vagy nagyobb
• MicroUSB kábel az akku töltéséhez
• Külső Antenna - egyenes vagy 90 fokos csatlakozóval

Továbbá az alábbi hasznos kiegészítők kellhetnek:

• Külső mikrofon és/vagy hangszóró - ha közvetlenül szeretnél a FONA-n keresztül telefonálni. az alábbi mikrofon és hangszórót ajánljuk. Meglehetősen jól működnek.
• Vibramotor - a FONA modul közvetlenül meg tudja hajtani. Csak csatlakoztatni kell hozzá.
• USB konzolkábel, ha közvetlenül akarsz parancsokat küldeni terminal alkalmazásból. (kitűnő módja a tesztelésnek)

Tulajdonságok:

• Méret szerelve: 45mm x 34mm x 8mm / 1.8" x 1.3" x 0.3"
• NYÁK méret: 45mm x 32mm x 2mm / 1.8" x 1.3" x .1"
• Weight: 9.0g

Itt mindent megtudhatsz az Adafruit FONA GSM modulról: https://learn.adafruit.com/adafruit-fona-mini-gsm-gprs-cellular-phone-module/overview

Datasheets & App notes

• SIM800 Hardware design - The 'H differs from the 'L in supporting bluetooth and fax. Otherwise its the same, this is basically the 'datasheet'
• SIM800 Command Manual - All the basic commands that the module supports (please note some are not supported by the 800L, such as text to speech or bluetooth)
• SIM800 TCP/IP App Note (specifics on TCP/IP GPRS)
• SIM800 FM Radio details
• SIM800 IP (FTP & HTTP) support specifics
• SIM800 E-mail support specifics
• SIM800 MMS (multimedia message) support specifics

• FCC TCB BT
• R&TTE Statement of Opinion
• FCC Part 15B Test Report
• FCC Part 15C Test Report
• FCC RF Test Report
• FCC TCB
