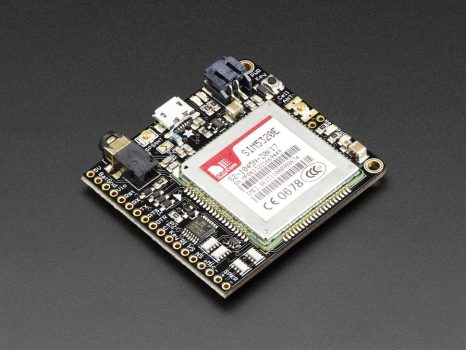

Adafruit FONA 3G+GPS modul leírása

Kis mérete ellenére meglepően széles műszaki tartalommal rendelkezik. A lelke a nagyteljesítményű GSM mobil modul (a legfrissebb SIM5320) beépített GPS-szel. Ez a kis panel szinte mindent tud:

Az Európai 3G mobilhálózatokon működő eszköz  (2G-vel kompatibilis), integrált GPS modullal. Nagy sebességű mobil adatátvitelre. Hang/adat/SMS támogatás, TCP/IP, HTTP adatátvitel. AT parancs készlet, külső aktív antenna csatlakoztatható. Natív USB támogatással.

• 4 sávos -  850/900/1800/1900MHz - minden GSM hálózaton használható, ahol 2G szolgáltatás elérhető

• Európai változat - UMTS/HSDPA 900/2100MHz WCDMA +HSDPA

• Teljesen integrált GPS (Qualcomm P?8015 GPS) - vezérelhető és lekérdezhető ugyanazon a soros porton

• Alkalmas hanghívások indítására és fogadására fejhallgatóval vagy 8Ω-os hangszóróval + electret mikrofonnal

• SMS küldés, fogadás

• GPRS adatküldés és fogadás (támogat TCP/IP, HTTP és egyéb protokollokat)

• AT parancsokkal vezérelhető akár 4.0 Mbps sebességgel

• Natív USB támogatás - csatlakoztasd a számítógéphez és máris lehetőség nyílik az AT parancsok bevitelére, vagy GPS NMEA kommunikációra.

A GPS használatához feltétlenül aktív antennát használjunk, passzív antennával nagyon hosszú ideig tart a helymeghatározás. Különösen az adatátviteli rész használata igényel szaktudást. A FONA könyvtárunkat kibővítettük a 3G chipset legfrissebb leírásával.

Figyelem!

Van pár apró különbség A FONA 3G  és a FONA 800 / 808-as modulok vezérlőszoftverei között, így nem lehet egy az egyben lecserélni a modulokat. Már működik az SMS,a hívás és néhány alapfunkció, de még a teljes funkcionalitású driver (GPRS TCP/IP és HTTP funkciók ) fejlesztés alatt van. Még a GPS sem olyan gyors és kis fogyasztású, mint a FONA 808 esetében. Alapvetően olyanoknak ajánljuk ezt a modult, akik kicsit járatosabbak ebben a témában. Kezdőknek inkább a FONA 80x sorozatot ajánljuk.

Nos, ha eddig tetszett a FONA 3G mobil modul, akkor még néhány csemege, ami belekerült ebbe a kis panelbe:

• Alaplapi LiPoly akkumulátor töltő áramkör. Segítségével egyszerűen készíthetsz mobil megoldásokat. Csatlakoztass egy 500 mAh-s vagy ennél nagyobb LiPoly vagy LiIon akkut amit a microUSB porton bármikor tölthetsz. Két visszajelző LED jelzi, ha töltés van, illetve ha már feltöltődött az akksi.

• Szabványos 4 pólusú TRRS fejhallgató jack csatlakozó. Szinte bármely “Android’ vagy ‘iPhone’-kompatibilis mikrofonos fejhallgatóval használható

• Külső 8 Ohm-os hangszóró és electret mikrofon csatlakozó, ha nem akarsz fejhallgatót használni

• Logikai jelszintillesztő áramkör. Akár 2.8V-5V közötti jelszinteken is működik. Közvetlenül csatlakoztathatod a Raspberry PI 3.3V-os lábaihoz, vagy akár 5V-os Arduino-hoz is

• uFL csatlakozás a külső antennáknak (GSM, GPS)

• Visszajelző LED-ek. Power és hálózati csatlakozás jelzésére.

• Szabványos SIM tok a hátoldalon

Önmagában ez a modul nem tud semmit. Mindenképpen szükség van egy vezérlőre, mely lehet akár egy Raspberry PI, vagy Banana PI számítógép, vagy akár Arduino kompatibilis mikrokontroller.

Bármilyen kontroller megfelel, ami 3-5V közötti jelszinten dolgozik az UART lábain és képes adatot venni és küldeni az RX/TX lábakon.

Ahhoz, hogy teljes legyen a rendszered, még néhány kiegészítőre szükséged lesz a FONA GSM modulhoz.

Ezeket a FONA 3G csomag nem tartalmazza, külön kell beszerezned.

Ezek az alábbiak:

• SIM kártya. Egy 2G vagy 3G képes mini SIM szükséges hozzá, melyet a szolgáltatóknál szerezhetsz be.

• LiPoly akku - 500 mAh vagy nagyobb (itt találsz akkukat a FONA-hoz)

• MicroUSB kábel az akku töltéséhez és a modullal való kommunikációhoz

• uFL külső GSM Antenna - egyenes vagy 90 fokos csatlakozóval (itt találsz hozzá antannát)

• uFL külső aktív GPS antenna

• TRRS 4 pólusú fejhallgató - nem létszükséglet, de e nélkül nehéz normálisan telefonálni. Bármelyik iPhone vagy Androidos fejhallgató megfelelő ehhez ( kivéve az eredeti iPhone fejhallgatót, mert azzal nem működik). Kipróbáltunk 10 különbözőt és alapvetőn mind működött, a drágábbak persze kényelmesebbek és hangosabbak.

Néhány ötlet a felhasználáshoz:

• Biztonságtechnika (pl. riasztások mobiltelefonra küldése)

• Gépjármű követés

Technikai adatok

GPS műszaki adatok:

• 16 vételi csatorna

• GPS L1 C/A code

• Érzékenység: tracking: -157 dBm, Cold starts: -144dBm

• Time-To-First-Fix: Cold starts: 100s (typ), Hot starts: 1s (typ)

• Pontosság: kb. 2.5 m

• Panel mérete: 50x46x7 mm

• Súly: 50 g

Hasznos Linkek

https://learn.adafruit.com/adafruit-fona-3g-cellular-gps-breakout/overview

Adatlapok

• SIM5320 AT Command set manual

• SIM5320 Hardware Design

• SIM5320 Specification

• GPRS / TCP/IP App note

• SIM5320 USB drivers

• Product page at SIMCOM
