Leírás

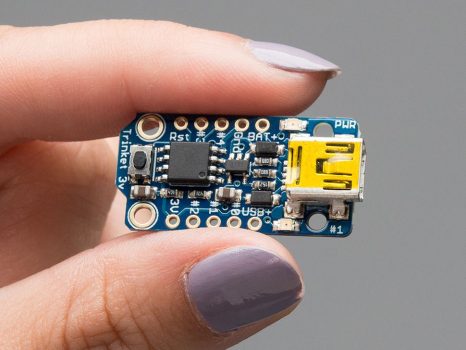

Látod ezt a csecsebecsét a két ujjam között? Lehet, hogy kicsi, de ne tévesszen meg a mérete.Ez egy kis mikrokontroller lapka,amely az Atmel ATtiny85 chip köré épül. Egy olyan mikrokontrollert tervezett neked az Adafruit, ami kellően piciny ahhoz, hogy minden feladatra használható legyen. Az ára is annyira alacsony, hogy nincs min hezitálni, hogy kell-e vagy sem. Hát persze, hogy kell!

Ez a legalacsonyabb költségű Arduino - IDE programozható mikrokontroller ami létezik.

Az ATtiny85 egy jó kis processzor, mert annak ellenére, hogy rendkívül kicsi, van benne 8K flash memória, 5 I/O láb. Tartalmaz analóg bemenetet, PWM analóg kimenetet is. Egy USB bootloader került bele, így csatlakoztathatod bármilyen számítógép USB portjához és felprogramozhatod azon keresztül, akár csak egy Arduino-t. Valójában az Adafruit mérnökei némi módosítást eszközöltek az Arduino IDE környezeten, és így már úgy működik a Trinket, mint egy mini-Arduino lapka.

Igaz, nem tudsz belőle egymásra épített tornyot készíteni mint egy Arduino-val, de sok egyszerű és kicsi méretű feladathoz sokkal jobban használható. Meglátod, az Adafruit  Trinket lesz a miniatür kontrolleres megoldásaid platformja.

Két féle verziója létezik a Trinket-nek. Az egyik a 3.3V-os míg a másik az 5V-os. Mindegyik egyformán működik, a különbség a használt logikai jelszintekben van. A 3.3V-os verziót használd olyan különféle szenzorok és eszközök illesztéséhez, melyek a 3.3V-os jelszintet igénylik. Ezért közvetlenül használható minden Raspberry PI projekthez.

A 3.3V-os verzió 8MHz-en működik, míg az 5V-os verziónak szoftveresen állíthatod a működési órajelét 8MHz-re, vagy 16MHz-re.
Bár a Trinket-et programozhatod az Arduino IDE segítségével, azért nem 100%-ban Arduino kompatibilis. Van néhány dolog, amiben kompromisszumot kell kötni a kis méret és a rendkívül alacsony ár érdekében.

A Trinket-en nincs ‘Debug’ soros port csatlakozás a hibakereséshez. Nem képes e célból adatokat küldeni/fogadni.
Néhány új számítógép USB3.0 portja nem ismeri fel a Trinket bootloadert. Ekkor használj USB2.0 csatlakozót, vagy USB HUB-ot közöttük.
A Trinket jelenleg csak Windows és MAC környezetben támogatott!

Ime néhány hasznos paraméter:

• ATtiny85 on-board chip, 8K flash, 512 byte SRAM, 512 bytes EEPROM
• Belső oszcillátor, ami 8MHz-en fut, de szoftverből duplázható 16MHz-re !
• USB bootloader egy LED indikátorral. Úgy néz ki mint egy USBtinyISP, ami programozható AVRdude-val és/vagy Arduino IDE használatával (némi egyszerű konfiguráció módosítással)
• MiniUSB csatlakozó a tápellátáshoz, vagy USB feltöltéshez
• Az Adafruit mérnökei nagyon keményen dolgoztak a bootloader kifejlesztésén annak érdekében, hogy masszív és üzembiztos legyen. Ennek eredménye képpen, biztos, hogy nem fog megfeküdni a projekted közepén
• Rendelkezésre álló memória 5.25K byte ( 2.75K kell a bootloader-nek )
• 3V-os és 5V-os kivitelben kapható
• Integrált 3.3V vagy 5V-os feszültség szabályzó 150mA kimeneti árammal és ultraalacsony veszteséggel. Akár (max)16V-os tápfeszültség használható. Polaritás védelem, hó és túláram védelemmel ellátott.
• Táplálható USB-ről, vagy elemről is. Automatikusan vált az egyes feszültségforrások  között.
• Alaplapra integrált 2 db visszajelző LED. Zöld a tápfeszültség jelzésére, illetve piros az 1-es láb állapot jelzésére.
• Alaplapi reset gomb a bootloaderbe lépéshez vagy a program újraindításához. Nem szükséges a lapkát fel/le csatlakoztatni az USB portra, ha resetelni vagy szoftvert frissíteni szeretnél rajta.
• 5 GPIO port, amiből 2 az USB interfésszel közös. A 3 független port lehet 1 analóg bemenet és 2 PWM kimenet. A 2 osztott port működhet mint 2 analóg bemenet, vagy 1 PWM kimenet
• Hardveres I2C / SPI képesség a Raspberry PI és egyéb eszközök valamint szenzorok illesztéséhez
• Működik számos alapvető Arduino könyvtárral, beleértve Adafruit Neopixel-t is!
• Szerelési lyukak! Yeah !
• Tényleg nagyon kicsi
• Méret: 1.2" x 0.6" x 0.2" / 31mm x 15.5 x 5mm
• Súly (csatlakozó nélkül): 1.85 gramm

A csomag tartalma:

• 1 db Trinket-3.3V lapka
• beforrasztható csatlakozók

Felhasználás:

• miniatür vezérlések kialakítása
• szenzorok illesztése
• ruhán is hordható jópofaságok készítése
• robot vezérlés

További részletek és példák az alkalmazásra az Adafruit oldalán itt található:

http://learn.adafruit.com/introducing-trinket

http://learn.adafruit.com/category/trinket

http://www.adafruit.com/products/1501#Learn
